Land Rover Workshop Service and Repair Manuals

80

HEATING AND VENTILATION

NEW RANGE ROVER

4

REPAIR

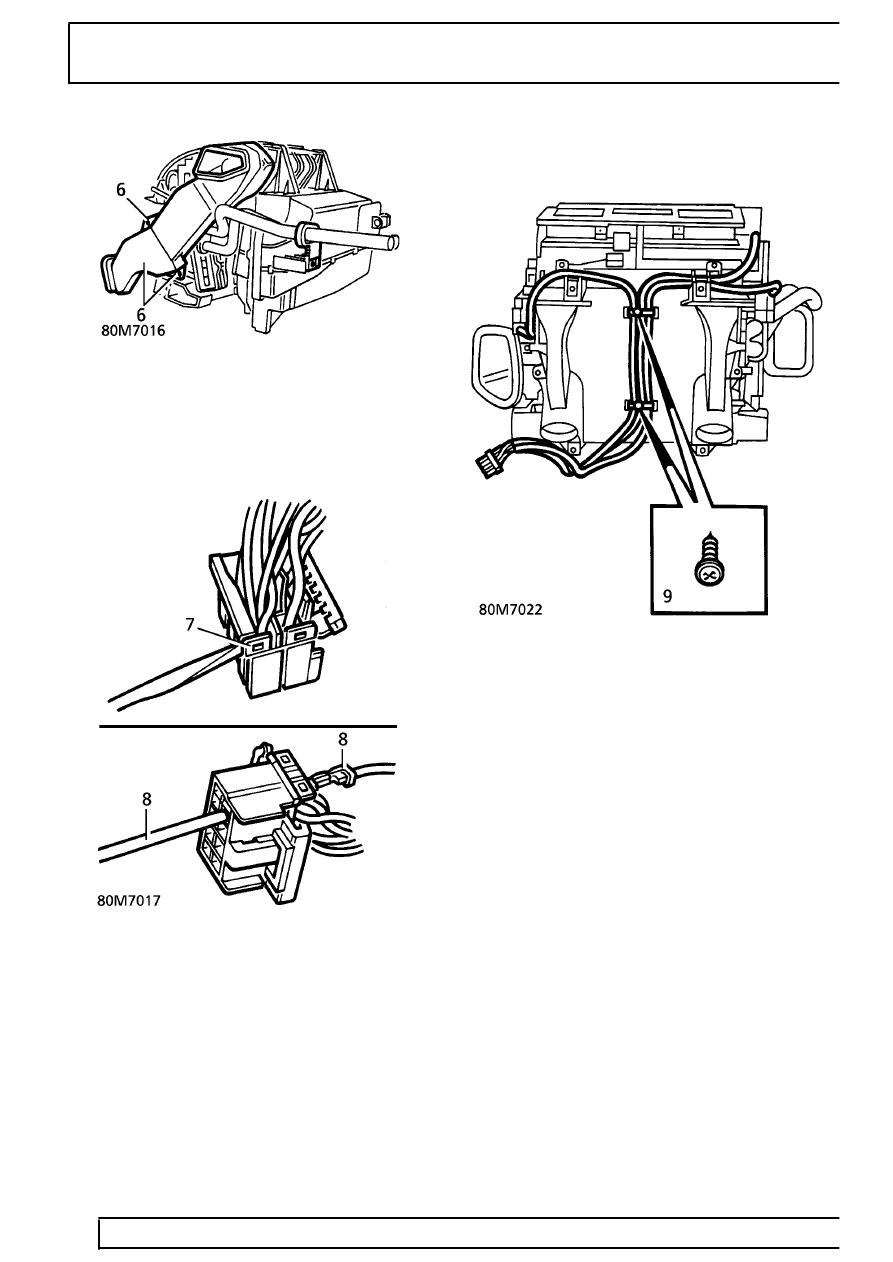

7. Identify relevant pins in servo harness

connector. Release 2 locking tags on rear of
connector.

8. Release relevant pins from connector by

inserting thin probe into front face as shown.

9. Remove 2 harness clamps.

10. Remove 2 screws securing servo to heater

casing. Remove servo.
