19

FUEL SYSTEM

4

REPAIR

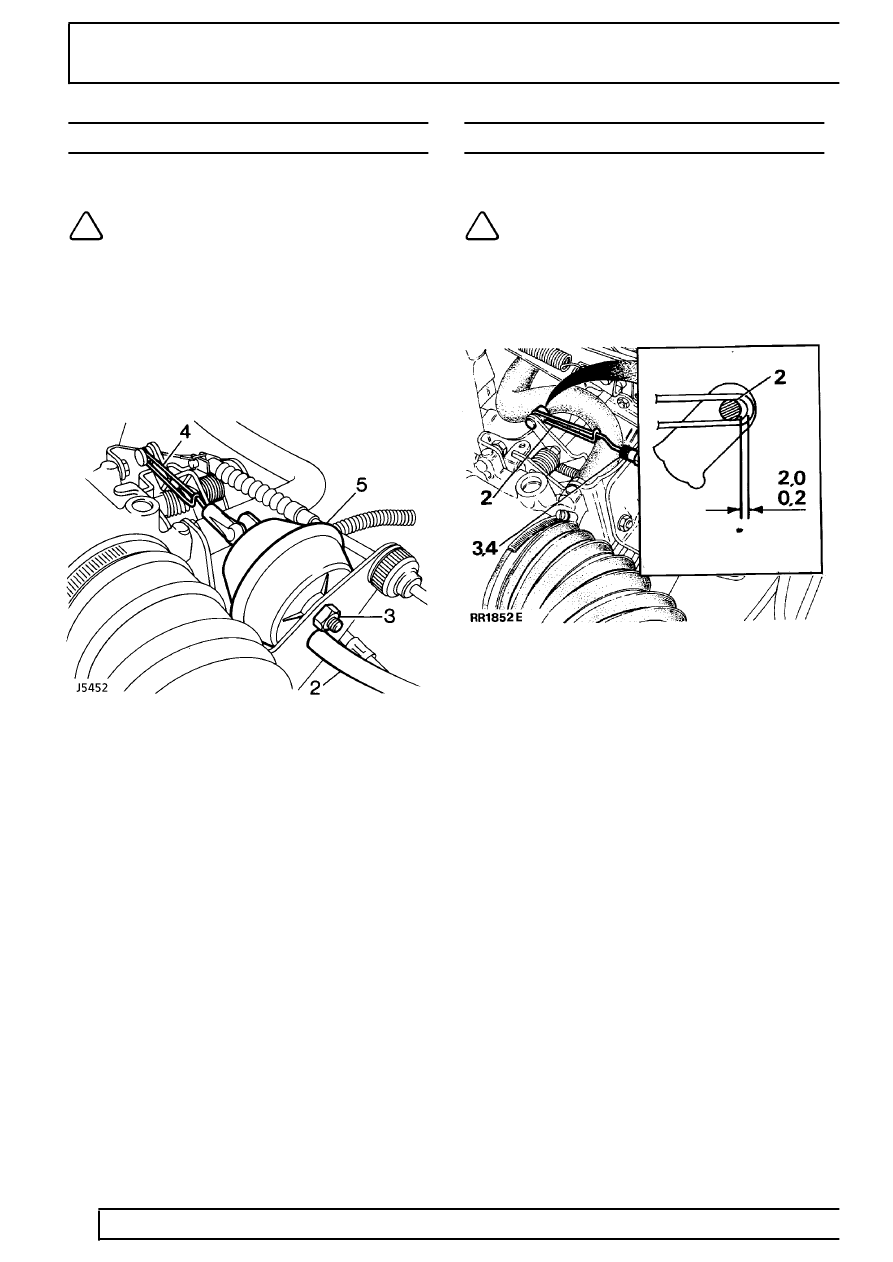

ACTUATOR

Service repair no - 19.75.12

NOTE: The actuator is non serviceable, fit
a new unit if failure or damage occurs.

Remove

1. Disconnect battery negative lead.
2. Disconnect vacuum hose from actuator.
3. Remove nut securing actuator to throttle bracket.
4. Remove actuator, and manoeuvre actuator

operating link off throttle lever.

5. Withdraw actuator.

Refit

6. Inspect rubber diaphragm. Fit a new actuator

assembly if diaphragm is damaged.

7. Reverse removal procedure. Fitting the hook

uppermost.

ACTUATOR LINK-SETTING

Service repair no - 19.75.21

NOTE: Setting procedure is carried out at
minimum throttle condition only.

1. Ensure ignition is switched ’OFF’.
2. Check clearance between inside edge of

actuator link and recessed diameter of throttle
lever. Clearance should be 0.2 to 2.0 mm.
