ENGINE

8

OVERHAUL

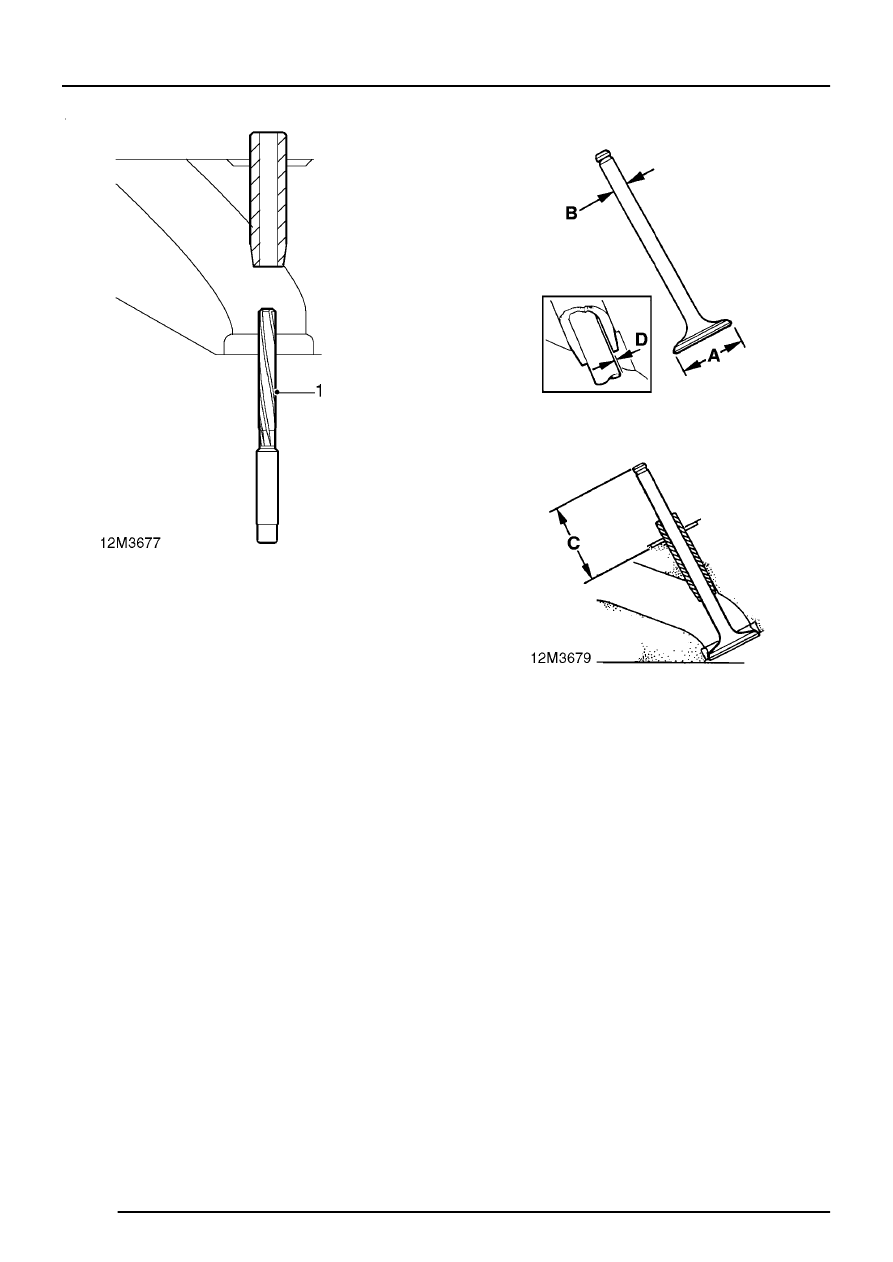

1. Remove carbon deposits from valve guides

using an 8.70 mm (0.34 in) diameter reamer
inserted from combustion face side of cylinder
head.

2. Clean valve springs, cotters, caps and valves.

Clean inlet valve guide bores. Ensure all loose
particles of carbon are removed on completion.

3. Check existing valve stem to guide clearances,

valve head diameters and fitted height of
valves using the following procedures.

4. Check valve head diameter A:

Inlet = 39.75 to 40.00 mm (1.56 to 1.57 in)
Exhaust = 34.226 to 34.48 mm (1.34 to 1.35 in)

5. Check valve stem diameter B:

Inlet = 8.660 to 8.680 mm (0.340 to 0.342 in)
Exhaust valves:
Standard and carbon break exhaust valves
fitted to early engines = 8.651 to 8.666 mm
(0.340 to 0.341 in)
Modified carbon break exhaust valves fitted to
later engines = 8.641 to 8.656 mm (0.336 to
0.340 in)

6. Check installed height of each valve:

Valve installed height C:
Standard and carbon break valves fitted to
early engines = 47.63 mm (1.9 in)
Modified inlet and carbon break exhaust valves
fitted to later engines = 44.163 to 45.29 mm
(1.741 to 1.802 in)
