Starter Relay: Testing and Inspection

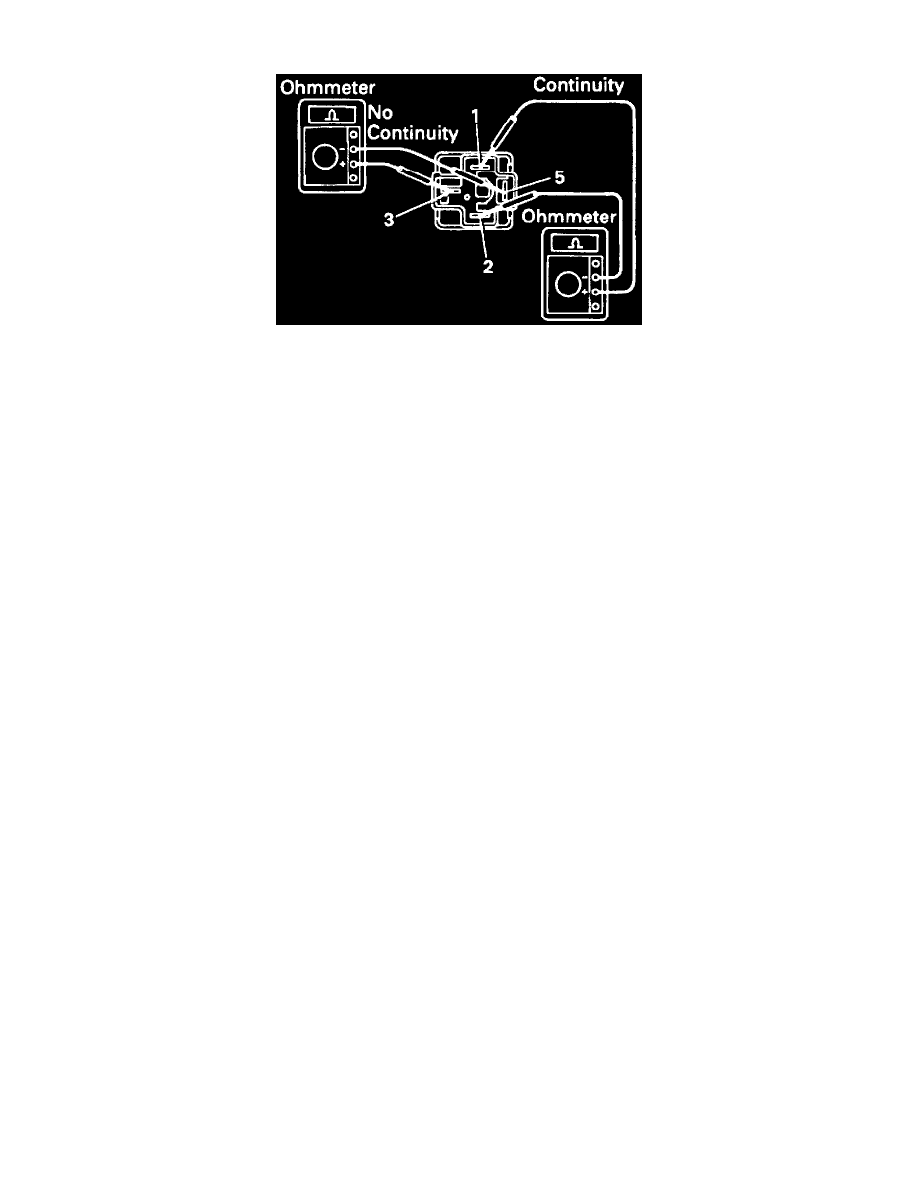

Fig. 12 Starter Relay Inspection.

1.

Using a suitable ohmmeter, check relay continuity as follows:
a. Ensure continuity exists between terminals 1 and 2, Fig. 12.
b. Ensure continuity does not exist between terminals 3 and 5.
c. Apply battery voltage across terminals 1 and 2.
d. Ensure continuity exists between terminals 3 and 5.
