Wiring Harness: Service and Repair

TRANSMISSION WIRE

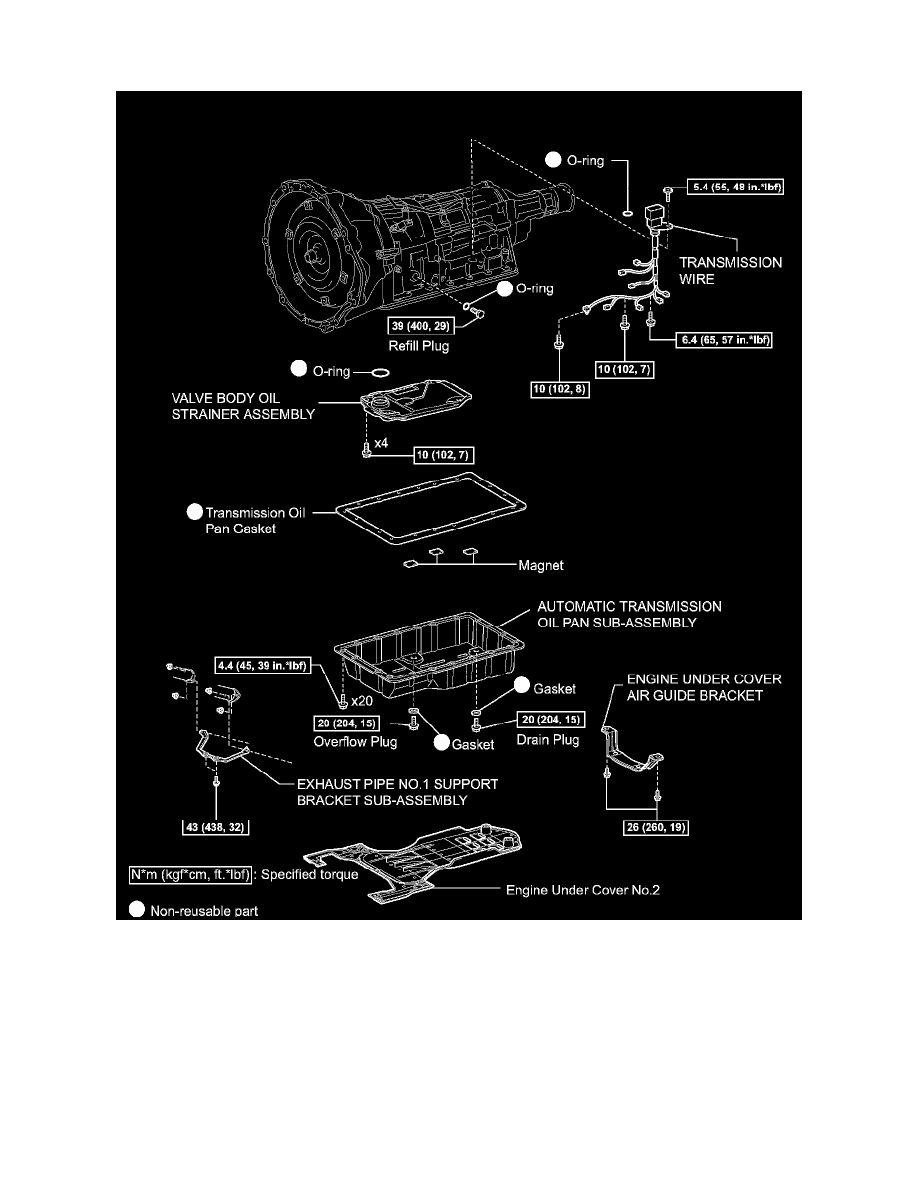

COMPONENTS

REMOVAL

CAUTION:  When working with FIPG material, perform the following:
^

Using a razor blade and gasket scraper, remove all the old FIPG material from the gasket surfaces.

^

Thoroughly clean all components to remove any loose material.

^

Clean both sealing surface with a non-residue solvent.

^

Apply FIPG in a continuous line (width approximately 1 mm (0.04 inch)) along the sealing surface.

^

Parts must be assembled within 10 minutes of application. Otherwise, the FIPG material must be removed and reapplied.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
