Drive Belt: Specifications (page 3 of 3)

HINT: When a new belt is installed, it should lie within area B. If not, the drive belt is not correct.

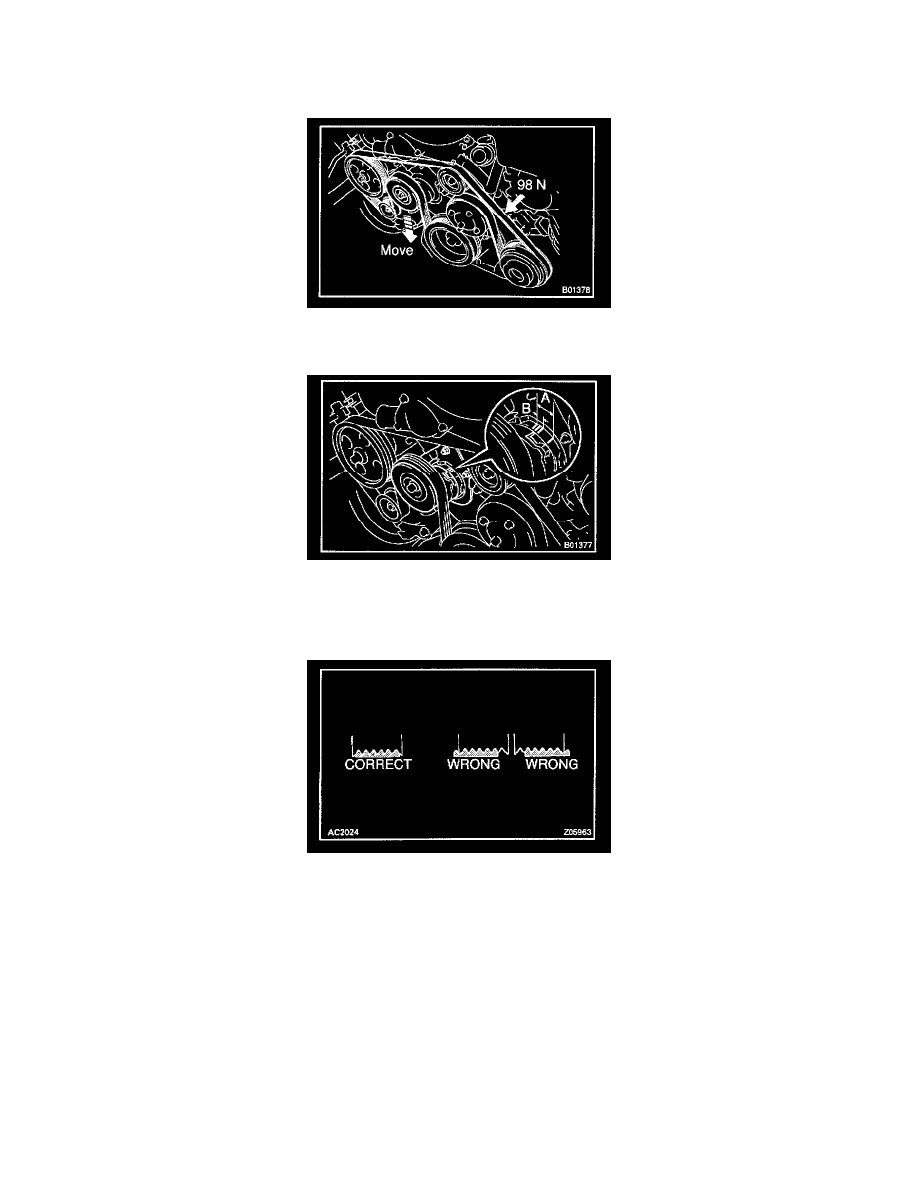

b. Check the belt tensioner operation.

-

Check that the belt tensioner moves downward when the drive belt is pressed down at the points indicated in the illustration with approx.
98 N (10 kgf, 22.0 lbf) of force.

-

Check the alignment of the belt tensioner pulley to make sure the drive belt will not slip off the pulley. If necessary, replace the belt
tensioner.

-

Check that the arrow mark on the belt tensioner tails within area A of the scale.
If it is outside area A, replace the drive belt.

-

After installing a drive belt, check that it fits properly in the ribbed grooves.

-

Check by hand to confirm that the belt has not slipped out of the groove on the bottom of the pulley.
