9. REMOVE NO.2 DRIVE BELT IDLER PULLEY

Remove the pulley bolt, cover plate and idler pulley.

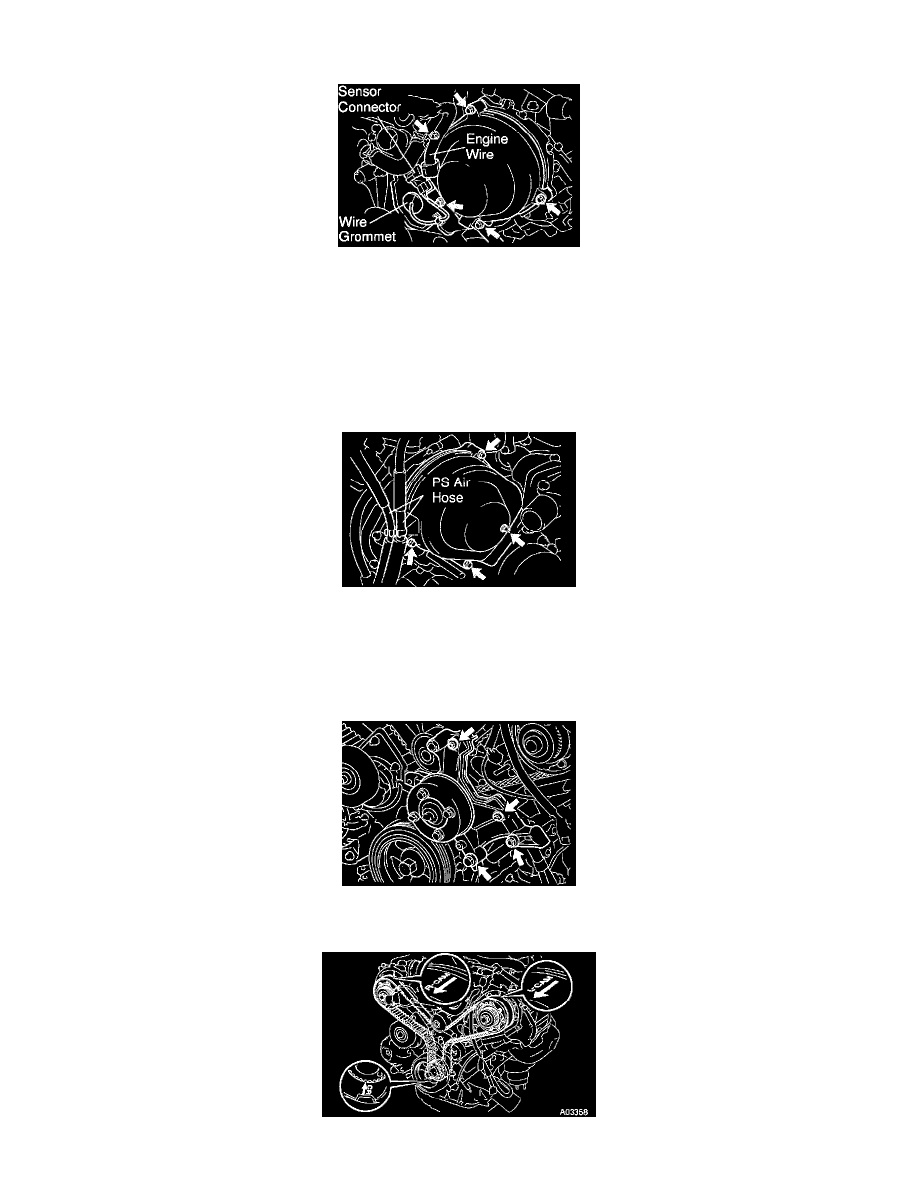

10. REMOVE LH NO.3 TIMING BELT COVER

a. Disconnect the engine wire from the 2 wire clamps.
b. Disconnect the camshaft position sensor connector.
c. Disconnect the camshaft position sensor wire from the wire clamp on the timing belt cover.
d. Remove the wire grommet from the timing belt cover.
e. Remove the cap nut and 4 bolts, disconnect the timing belt cover from the timing plate and camshaft bearing cap.
f.

Disconnect the wire clamp for the sensor from the timing belt cover.

g. Remove the connector holder from the sensor connector.
h. Remove the timing belt cover and gasket.

11. REMOVE RH NO.3 TIMING BELT COVER

a. Disconnect the 2 PS air hoses from the hose clamp on the timing belt cover.
b. Remove the cap nut, 3 bolts, timing belt cover and gasket.

12. REMOVE NO.2 TIMING BELT COVER

Remove the 2 bolts and timing belt cover.

13. DISCONNECT A/C COMPRESSOR FROM ENGINE

14. REMOVE NO.1 DRIVE BELT IDLER PULLEY

Remove the 2 bolts, 2 nuts and idler pulley.

15. IF RE-USING TIMING BELT, CHECK INSTALLATION MARKS ON TIMING BELT
