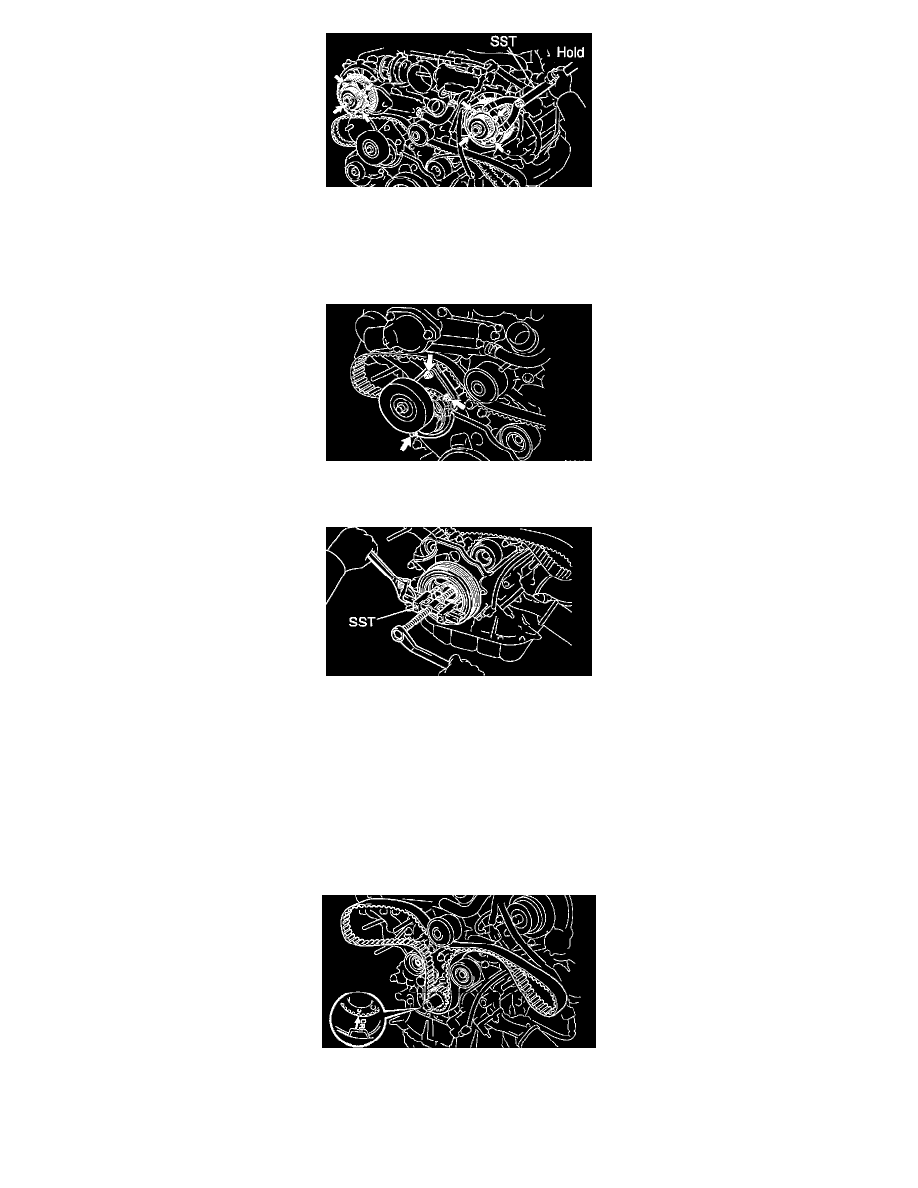

20. REMOVE CAMSHAFT TIMING PULLEYS

Using SST, remove the 4 bolts and timing pulley. Remove the 2 timing pulleys.
SST 09960-10010 (09962-01000, 09963-00350)

21. REMOVE PS PUMP PULLEY
22. REMOVE GENERATOR

23. REMOVE DRIVE BELT TENSIONER

Remove the bolt, 2 nuts and belt tensioner.

24. REMOVE CRANKSHAFT PULLEY

Using SST, remove the crankshaft pulley.
SST 09950-50012 (09951-05010, 09952-05010, 09953-05010, 09953-05020, 09954-05020)

NOTICE:  Do not turn the crankshaft pulley.

25. REMOVE NO.1 TIMING BELT COVER

Remove the 4 bolts, timing belt cover.

26. REMOVE TIMING BELT GUIDE
27. REMOVE TIMING BELT COVER SPACER
28. REMOVE TIMING BELT

HINT:  If re-using the belt and the installation mark has disappeared from it, place a new installation mark on the timing belt to the match the dot
mark of the crankshaft timing pulley.
