Timing Belt: Diagrams (page 14 of 19)

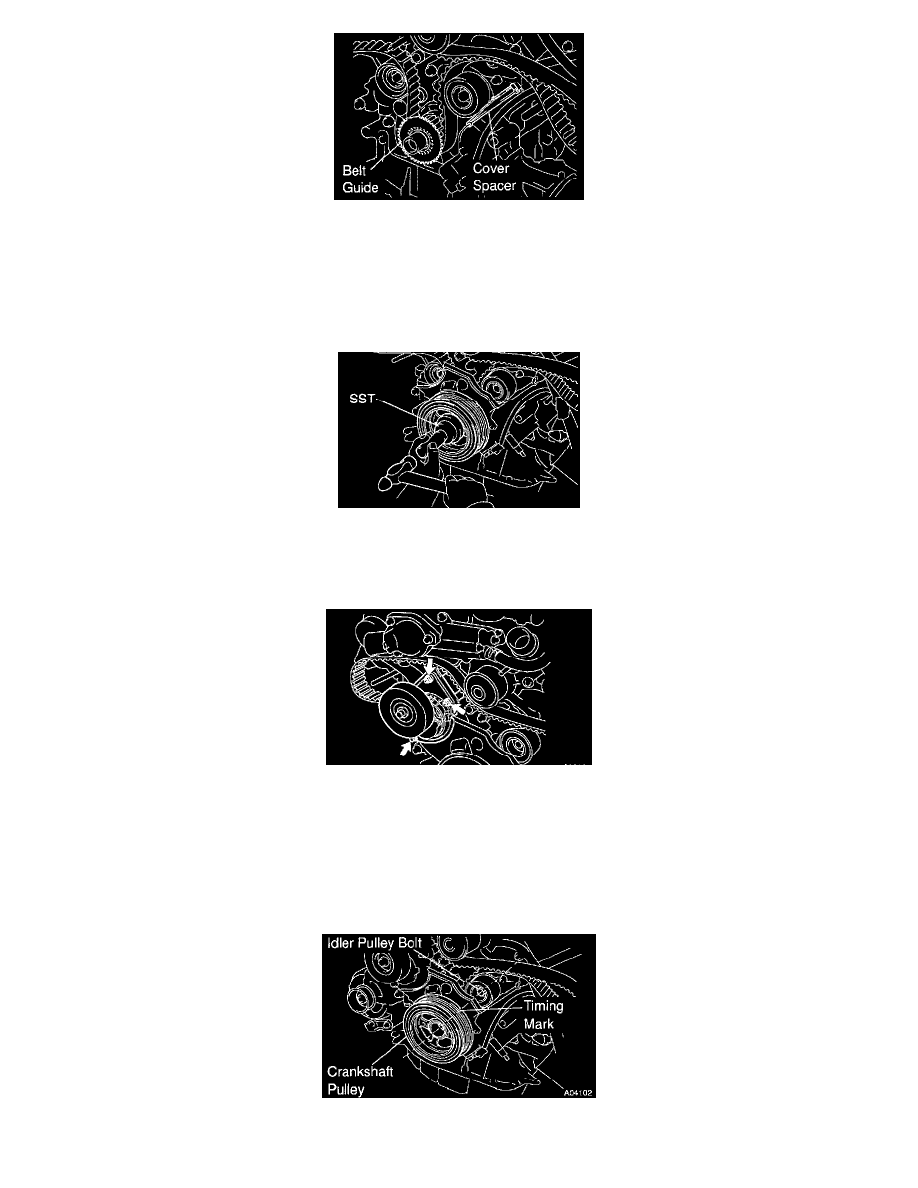

5. INSTALL TIMING BELT COVER SPACER

a. Install the gasket to the cover spacer.
b. Install the cover spacer.

6. INSTALL TIMING BELT GUIDE

Install the belt guide, facing the cup side outward.

7. INSTALL NO.1 TIMING BELT COVER

Install the timing belt cover with the 4 bolts.

8. INSTALL CRANKSHAFT PULLEY

a. Align the pulley set key with the key groove of the crankshaft pulley.
b. Using SST and a hammer, tap in the crankshaft pulley.

SST 09223-46011

9. INSTALL DRIVE BELT TENSIONER

Install the belt tensioner with the bolt and 2 nuts.
Torque: 15.5 Nm (160 kgf.cm, 11 ft. lbs.)

HINT:  Use a bolt 106 mm (4.18 inch) in length.

10. INSTALL GENERATOR
11. INSTALL PS PUMP PULLEY

12. CHECK CRANKSHAFT PULLEY POSITION

Check that the timing mark of the crankshaft pulley is aligned with the centers of the crankshaft pulley and the No.2 timing belt idler pulley bolt.
