Ignition Coil: Testing and Inspection

INSPECT IGNITION COILS (WITH IGNITERS)

1. INSPECT SPARK TEST

Check that the spark occurs.
1. Remove the ignition coil.
2. Remove the spark plug.
3. Install the spark plug to the ignition coil, and connect the ignition coil connector.
4. Disconnect the 8 injector connectors.
5. Ground the spark plug.
6. See if spark occurs while engine is being cranked.

NOTE:  To prevent gasoline from being injected from injectors during this test, crank the engine for no more than 5 - 10 seconds at time.

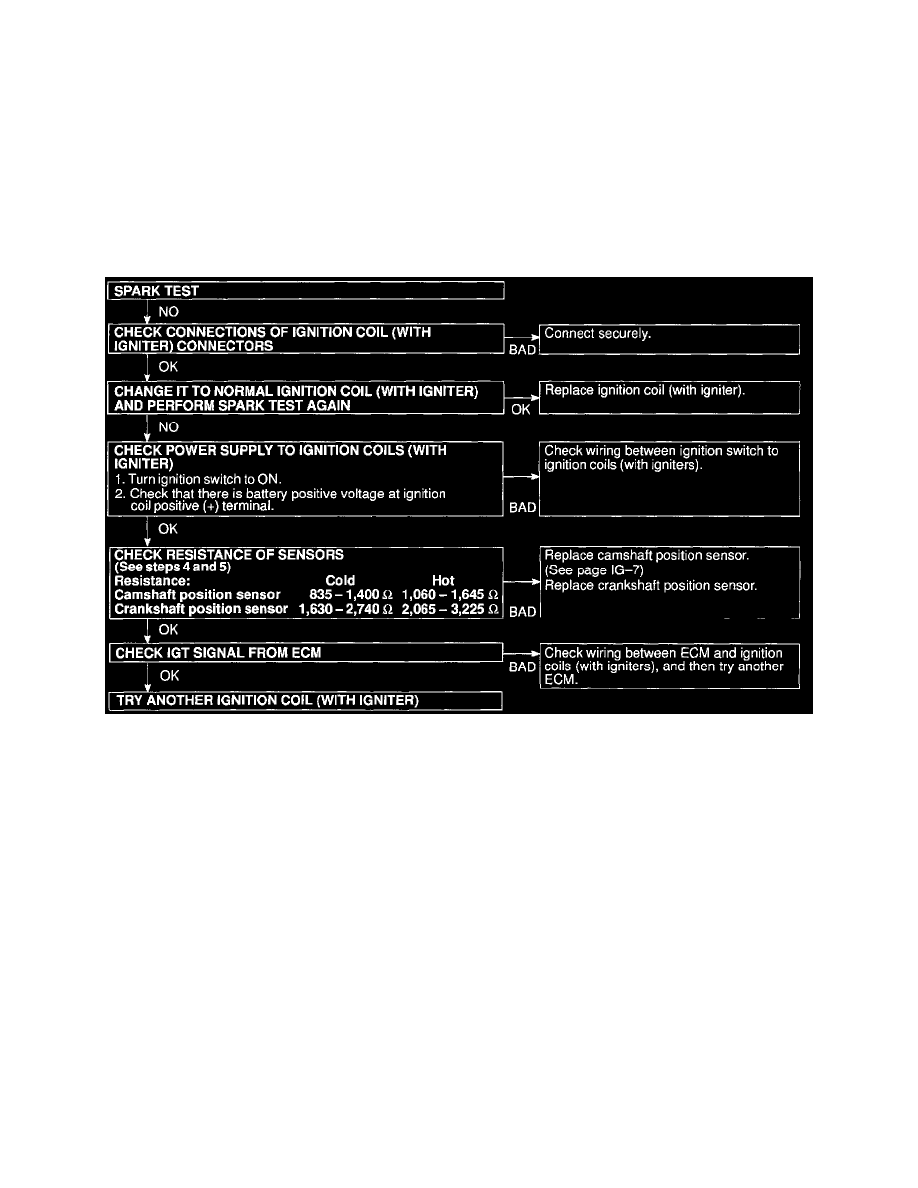

If the spark does not occur, do the test as follows:
