5. REMOVE PS PUMP AND FRONT BRACKET

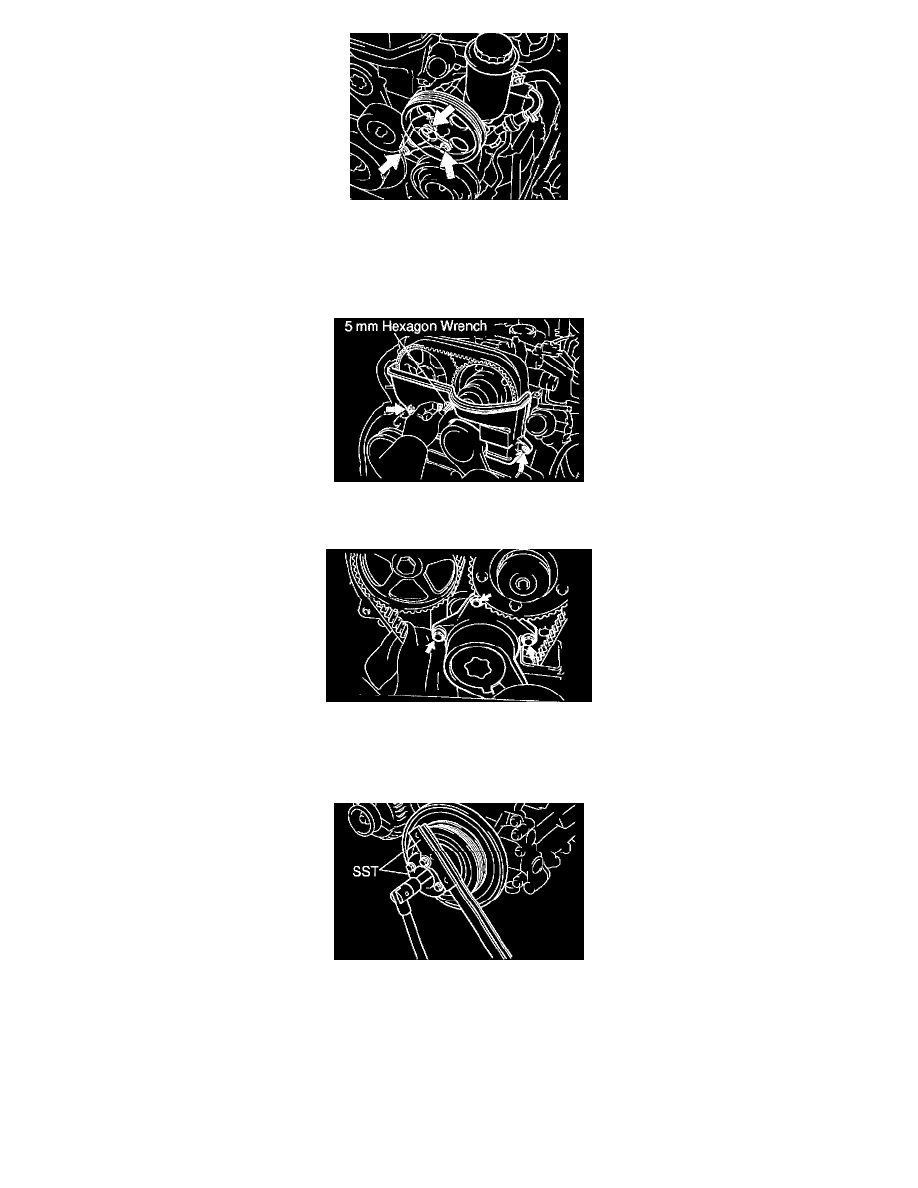

a. Remove the 3 bolts, plate washer and pump front bracket.
b. Disconnect the vane pump from the bracket.

6. REMOVE NO.3 TIMING BELT COVER

Using a 5 mm hexagon wrench, remove the 4 bolts, oil filler cap, timing belt cover and gasket.

7. REMOVE NO.2 TIMING BELT COVER

Using a 5 mm hexagon wrench, remove the 3 bolts, timing belt cover and gasket.

8. REMOVE DRIVE BELT TENSIONER

Remove the 3 bolts and tensioner.

NOTICE:  Be careful not to drop the bolts inside the timing belt cover.

9. LOOSEN CRANKSHAFT PULLEY BOLT

Using SST, loosen the pulley bolt.

10. SET NO.1 CYLINDER TO APPROXIMATELY 60°/ BTDC COMPRESSION
