2. INSTALL IDLER PULLEY

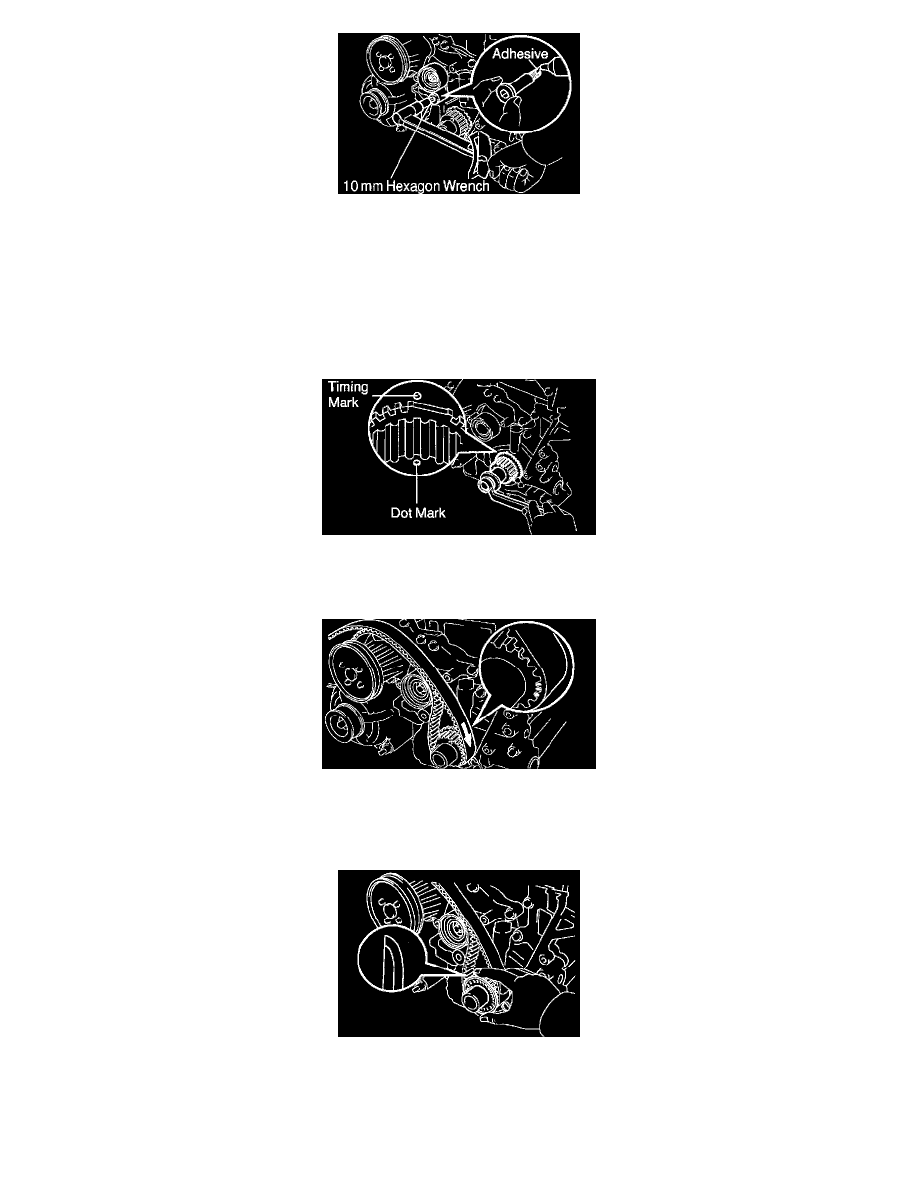

a. Apply adhesive to 2 or 3 threads of the pivot bolt.

Adhesive: Part No. 08833-00080, THREE BOND 1344, LOCTITE 242 or equivalent

b. Using a 10 mm hexagon wrench, install the plate washer and pulley with the pivot bolt.

Torque: 35 Nm (350 kgf-cm, 26 ft. lbs.)

c. Check that the pulley bracket moves smoothly.

3. TEMPORARILY INSTALL TIMING BELT

NOTICE:  The engine should be cold.

a. Use the crankshaft pulley bolt to turn the crankshaft, and align the dot mark on the crankshaft timing pulley and the timing mark on the oil

pump body.

b. Remove any oil or water on the crankshaft timing pulley and idler pulley, and keep them clean.

c. Install the timing belt on the crankshaft timing pulley and idler pulley.

HINT:  When reusing timing belt: Align the matchmarks of the crankshaft timing pulley and timing belt, and install the belt with the arrow
pointing in the direction of engine revolution.

4. INSTALL TIMING BELT GUIDE

Install the guide, facing the cup side outward.

5. INSTALL NO.1 TIMING BELT COVER

a. Install the gasket to the timing belt cover.
b. Install the timing belt cover with the 5 bolts.
