Close the control switch box.

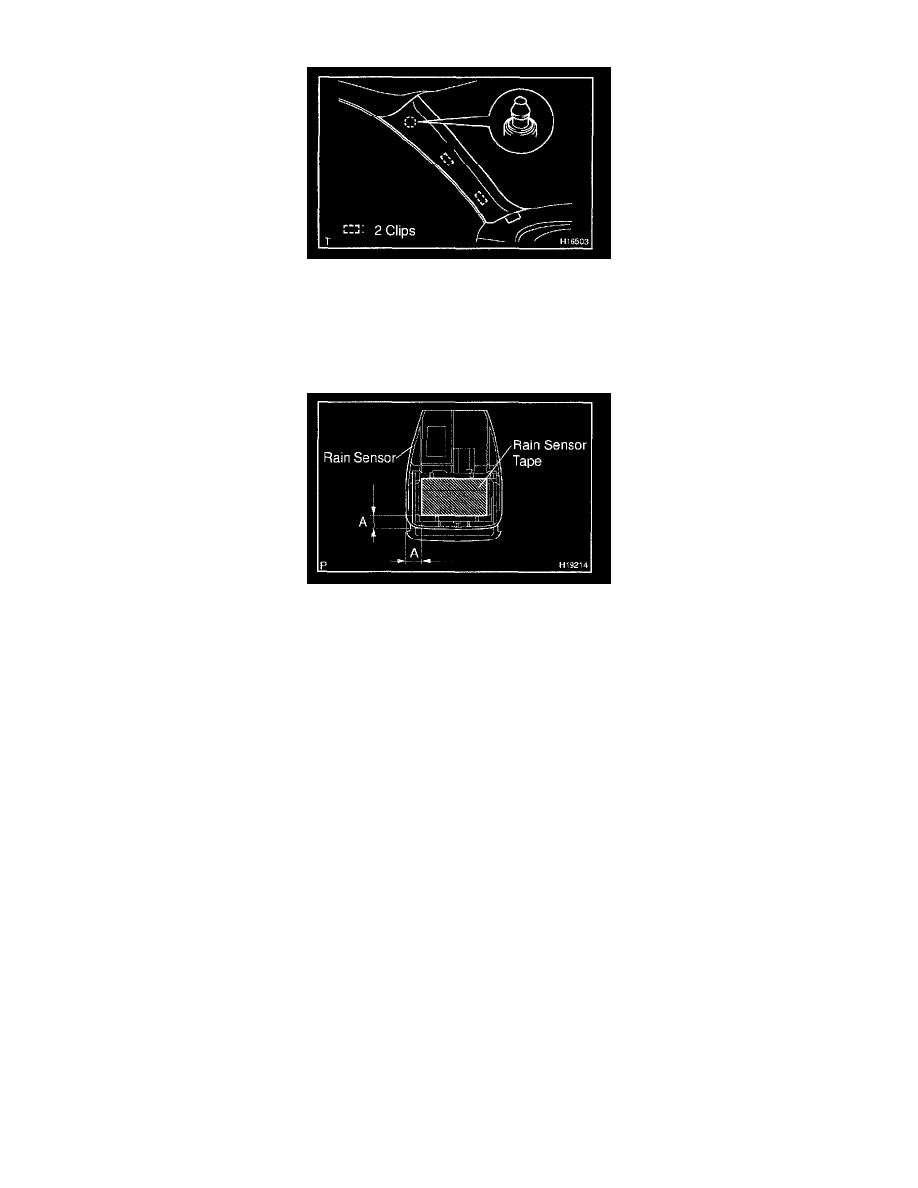

23. INSTALL FRONT PILLAR GARNISH

NOTE:  When install the front pillar garnish, replace new clip on the upper portion of front pillar garnish.

a. Install the front pillar garnish as shown in the illustration.
b. Employ the same manner described above to the other side.

24. w/ Rain sensor:

INSTALL RAIN SENSOR

a. If reusing the rain sensor:

Install the new rain sensor tape.

1. Remove the used rain sensor tape from the windshield glass or rain sensor.
2. Stick the new rain sensor tape on the lens surface of the rain sensor indicated by the hatched line.

A: 10 mm (0.39 in.)

NOTE:
- Make sure that no dust nor fingerprint is not on the sheet surface.
- Stick the sheet so as not come out from the placing face.

b. Install the rain sensor.

NOTE:
-

If reusing the windshield:
Check that the no rain sensor tape remains on the windshield after removing the rain sensor. In case the tape remains, remove the tape.
Clean the glass surface with a cloth, etc.
