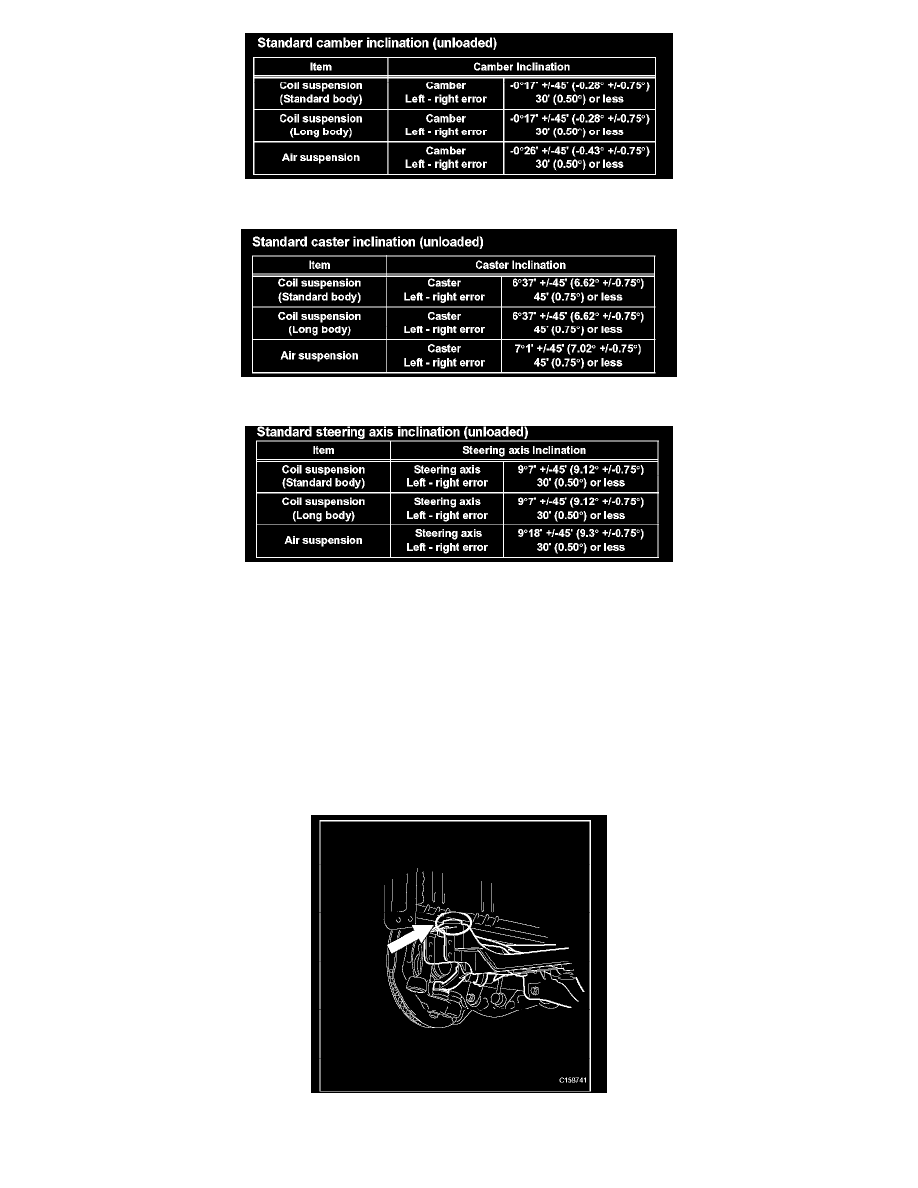

Standard camber inclination (unloaded)

Standard caster inclination (unloaded)

Standard steering axis inclination (unloaded)

NOTICE:
^

Inspect while the vehicle is empty.

^

The maximum tolerance of right and left difference for the camber is 30' or less.

^

The maximum tolerance of right and left difference for the caster is 45' or less.

(e)

Remove the camber-caster-steering axis inclination gauge and attachment.

(f)

Install the center ornament.
If the caster and steering axis inclination are not within the specified values, after the camber has been correctly adjusted, recheck the
suspension parts for damaged and/or worn out parts.

8. ADJUST CAMBER AND CASTER

(a)

Lift up the vehicle so that there is no load on the tires.

(b) Place a mark (with spray, etc.) over the front right vehicle side attachment area of the crossmember, which is indicated in the illustration.
(c)

Place a mark (with spray, etc.) over the front left vehicle side attachment area of the crossmember.
