(f)

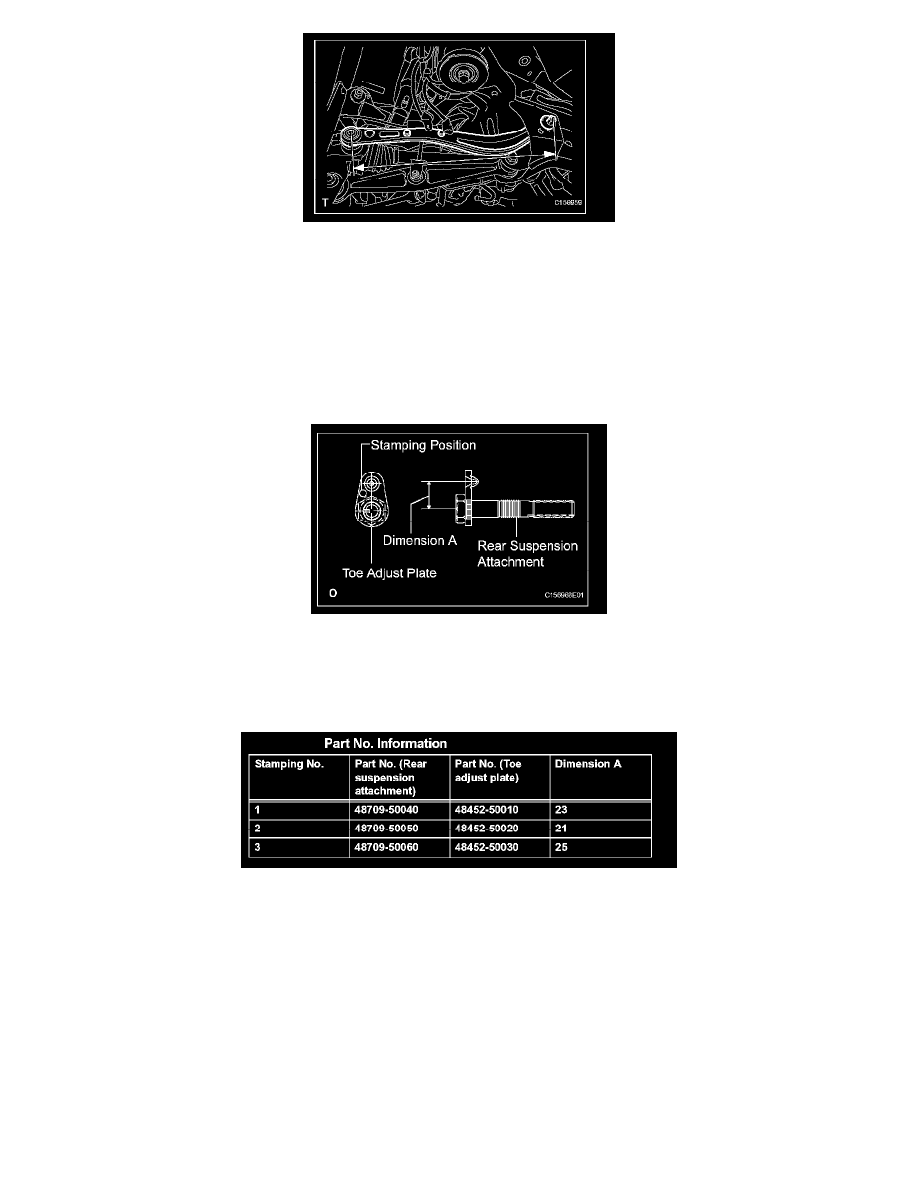

Inspect the toe control link.
(1) Measure the distance between the centers of the installation bolt of the toe control link and the ball joint stud.

Standard length: 472.6 to 473.6 mm (18.606 to 18.646 in.)

HINT:  If the distance is not within the specified range, replace the toe control link.

(g) Inspect and adjust toe-in and camber.

(1) Inspect toe-in and camber.

If the values are not within the specified range, adjust the installation bolt holding the rear suspension member to the vehicle body, or the
bolt holding the upper control arm and rear suspension arm so that the values fall within the specified range.

7. REPLACE REAR SUSPENSION ARM ATTACHMENT SUB-ASSEMBLY

(a)

When rear suspension member is not replaced:
(1) Use the same stamping No. as the parts that were removed from the left and right side of the vehicle.

(b) When rear suspension member is replaced:

(1) Use stamping No. 1 for the parts that were removed from the left and right side of the vehicle.

Part No. Information
