Lexus Workshop Service and Repair Manuals

57. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY LH See: Brakes and Traction Control/Parking Brake System/Service and

Repair/Disassembly

58. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY RH See: Brakes and Traction Control/Parking Brake System/Parking Brake

Actuator/Service and Repair/Removal

59. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY LH See: Brakes and Traction Control/Parking Brake System/Service and

Repair/Disassembly

60. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY RH See: Brakes and Traction Control/Parking Brake System/Parking Brake

Actuator/Service and Repair/Removal

61. REMOVE PARKING BRAKE SHOE LEVER LH See: Brakes and Traction Control/Parking Brake System/Service and Repair/Disassembly

62. REMOVE PARKING BRAKE SHOE LEVER RH

HINT: Use the same procedures described for the LH side.

63. DISCONNECT PARKING BRAKE CABLE LH See: Transmission and Drivetrain/Drive Axles, Bearings and Joints/Axle Shaft

Assembly/Service and Repair/Rear Drive Shaft Assembly/Removal

64. DISCONNECT PARKING BRAKE CABLE RH See: Transmission and Drivetrain/Drive Axles, Bearings and Joints/Axle Shaft

Assembly/Service and Repair/Rear Drive Shaft Assembly/Removal

65. REMOVE SKID CONTROL SENSOR WIRE See: Brakes and Traction Control/Antilock Brakes / Traction Control Systems/Wheel Speed

Sensor/Service and Repair/Rear Speed Sensor/Removal

66. REMOVE REAR HEIGHT CONTROL SENSOR SUB-ASSEMBLY LH See: Sensors and Switches/Sensors and Switches - Steering and

Suspension/Sensors and Switches - Suspension/Ride Height Sensor/Service and Repair/Height Control Sensor (for Rear LH)/Removal

67. REMOVE REAR HEIGHT CONTROL SENSOR SUB-ASSEMBLY RH

HINT: Use the procedures described for the LH side.

68. REMOVE LOAD SENSING VALVE SENSOR BRACKET See: Sensors and Switches/Sensors and Switches - Steering and Suspension/Sensors

and Switches - Suspension/Ride Height Sensor/Service and Repair/Height Control Sensor (for Rear LH)/Removal

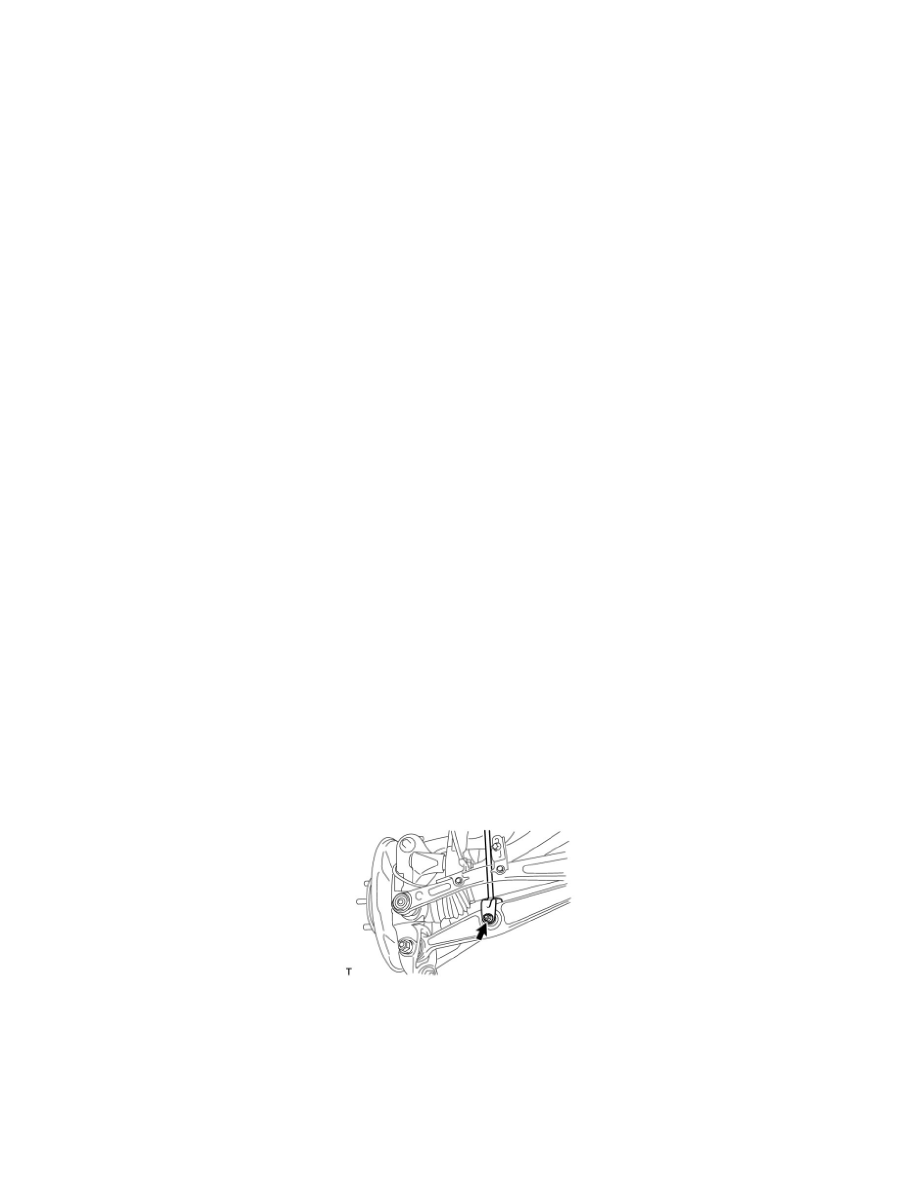

69. DISCONNECT REAR STABILIZER LINK ASSEMBLY LH

(a) Remove the bolt, nut and stabilizer link from the rear No. 2 suspension arm.

70. DISCONNECT REAR STABILIZER LINK ASSEMBLY RH

HINT: Use the same procedures described for the LH side.

71. DISCONNECT PNEUMATIC CYLINDER WITH REAR SHOCK ABSORBER ASSEMBLY LH See: Steering and

Suspension/Suspension/Control Arm/Service and Repair/Rear Upper Arm/Removal
