Rear Cross-Member: Service and Repair
Installation

SUSPENSION: REAR SUSPENSION MEMBER: INSTALLATION

INSTALLATION

1. INSTALL REAR SUSPENSION MEMBER BODY MOUNTING CUSHION (for Rear Side)

(a) Apply soapy water around the outside of a new rear suspension member body mounting cushion.

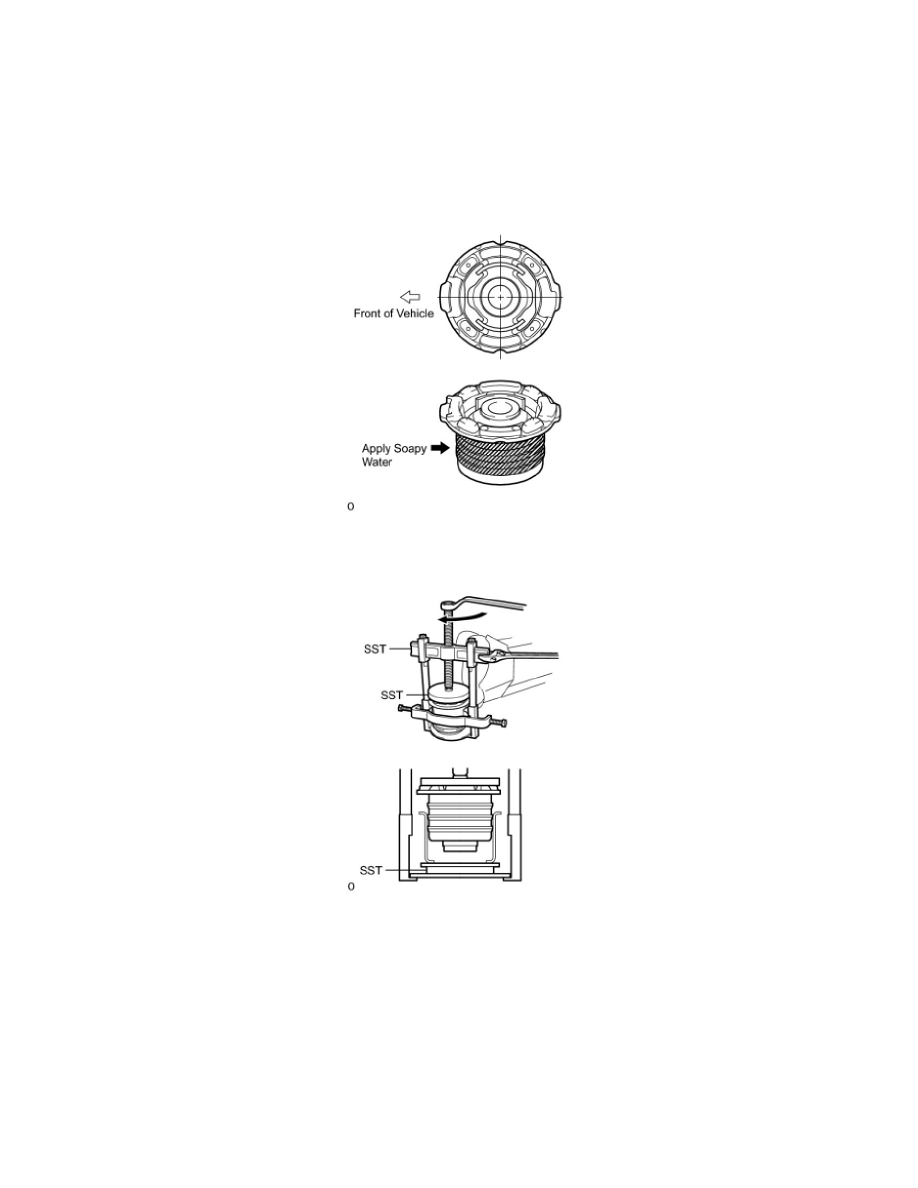

(b) Position the body mounting cushion as shown in the illustration, and install it to the rear suspension member.

(c) Using SST, press in the body mounting cushion.

SST: 09316-12010
SST: 09570-24011
SST: 09950-40011
09951-04020
09952-04010
09953-04030
09954-04020
09955-04051
09957-04010
09958-04011
SST: 09950-60020
09951-00910

NOTE: Do not apply excessive force to the inner cylinder of the body mounting cushion.
