12. TEMPORARILY INSTALL REAR NO. 1 SUSPENSION ARM ASSEMBLY LH

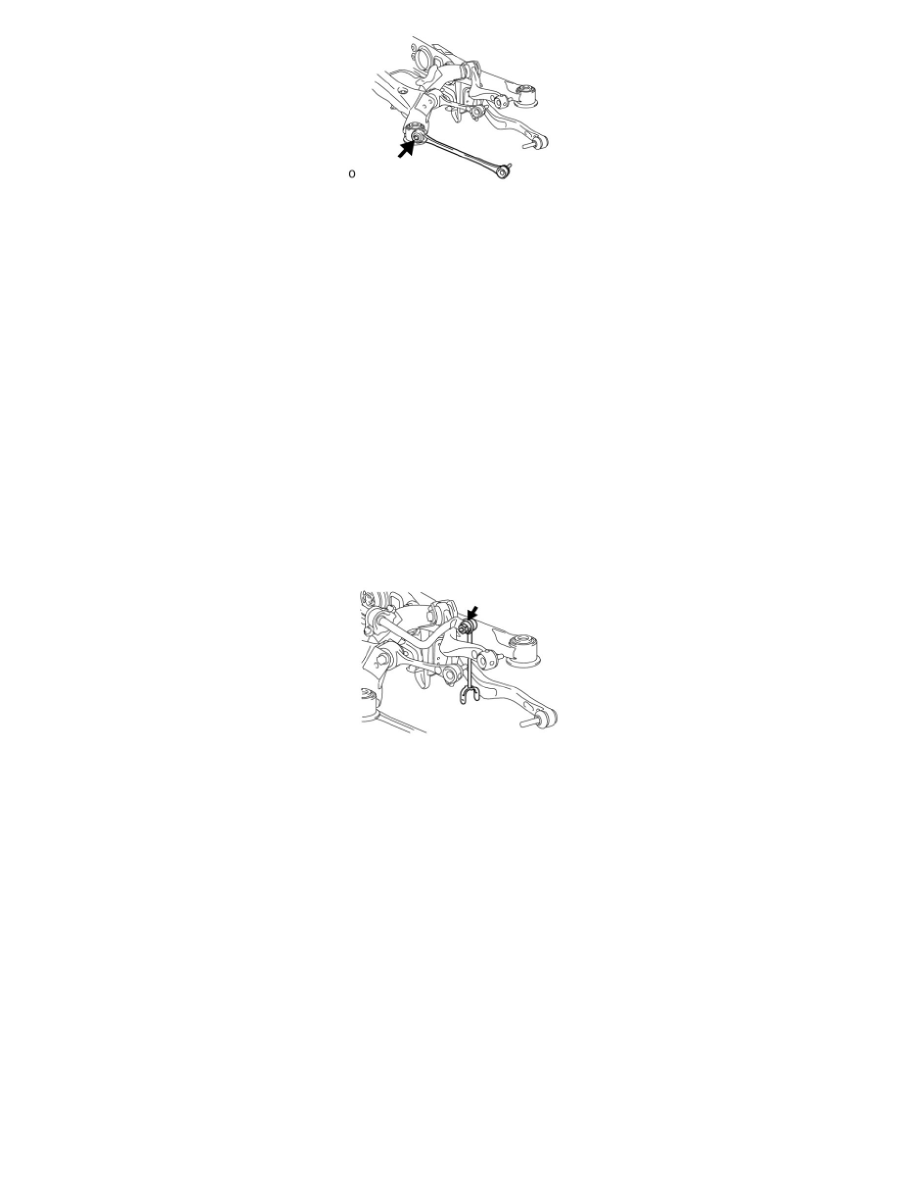

(a) Temporarily install the No. 1 suspension arm with the bolt and nut to the suspension member.

13. TEMPORARILY INSTALL REAR NO. 1 SUSPENSION ARM ASSEMBLY RH

HINT: Use the same procedures described for the LH side.

14. INSTALL REAR SUSPENSION MEMBER DAMPER See: Transmission and Drivetrain/Differential Assembly/Differential Mount/Service and

Repair/Installation

15. INSTALL REAR ACTIVE STABILIZER CONTROL ACTUATOR ASSEMBLY (w/ Active Stabilizer) See: Steering and

Suspension/Suspension/Suspension Control ( Automatic - Electronic )/Damping Control Actuator/Service and Repair/Rear Active Stabilizer
Control Actuator/Installation

16. INSTALL REAR STABILIZER BAR (w/o Active Stabilizer) See: Steering and Suspension/Suspension/Stabilizer Bar/Service and Repair/Rear

Stabilizer Bar/Installation

17. INSTALL ELECTRIC PARKING BRAKE ACTUATOR See: Brakes and Traction Control/Parking Brake System/Parking Brake

Actuator/Service and Repair/Installation

18. INSTALL REAR STABILIZER LINK ASSEMBLY LH

(a) Install the stabilizer link with the nut to the stabilizer bar.

Torque: 89 Nm (908 kgf-cm, 66 ft-lbf)

19. INSTALL REAR STABILIZER LINK ASSEMBLY RH

HINT: Use the same procedures described for the LH side.

20. INSTALL REAR SUSPENSION MEMBER SUB-ASSEMBLY

(a) Support the rear suspension member with an engine lift and attachments.

CAUTION:
-

As the rear suspension member is very heavy, securely support it with the engine lift with attachments.

-

Perform this procedure with several people supporting the rear suspension member so that it does not tilt or fall.

(b) Slowly raise the engine lift so that the rear suspension member is at its installation position.
