Radiator: Service and Repair
Installation

2UR-FSE COOLING: RADIATOR: INSTALLATION

INSTALLATION

1. INSTALL RADIATOR SUPPORT LOWER

(a) Install the 2 supports.

2. INSTALL RADIATOR SUPPORT CUSHION

(a) Install the 2 cushions.

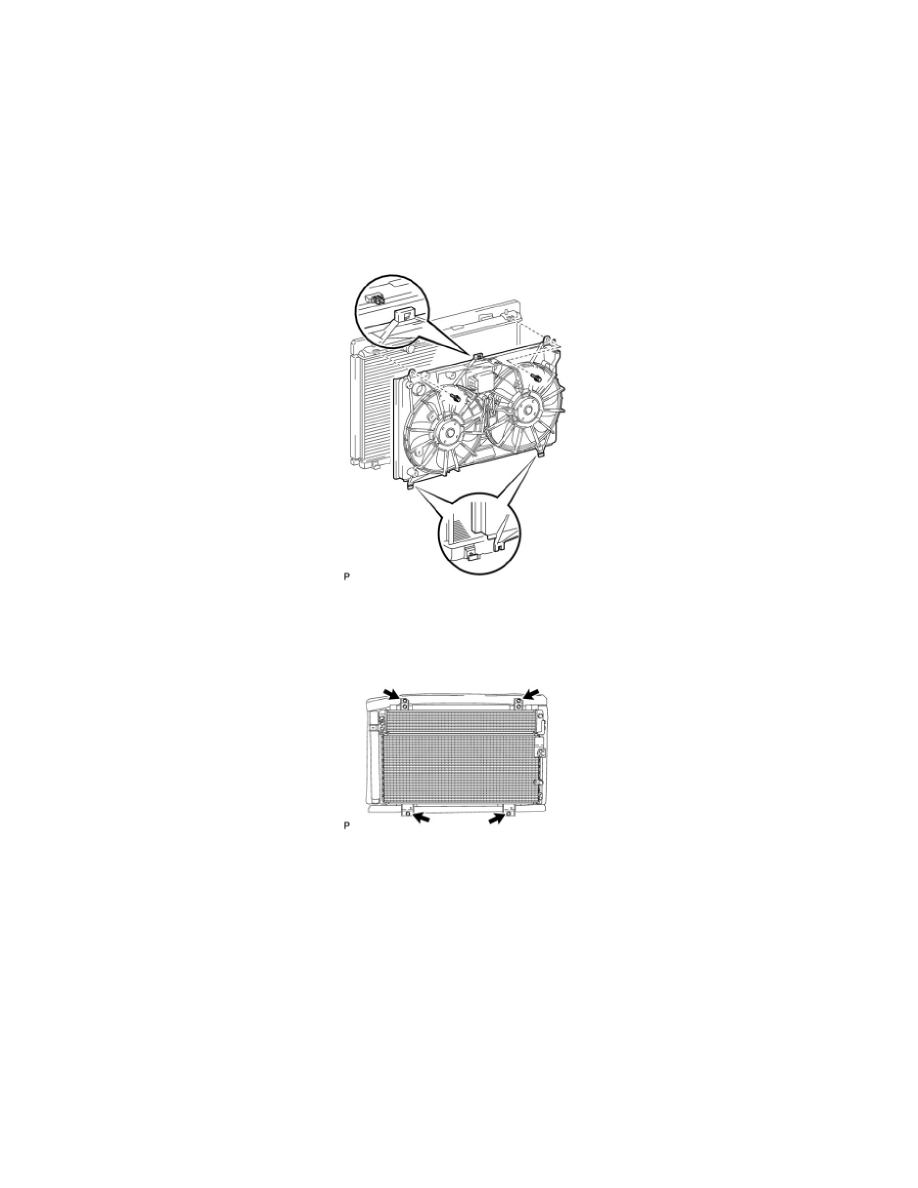

3. INSTALL FAN SHROUD WITH FAN AND MOTOR

(a) Set the fan shroud with fan and motor to the radiator, and attach the claw.
(b) Install the fan shroud with the 2 bolts.

Torque: 5.0 Nm (51 kgf-cm, 44 in-lbf)

4. INSTALL RADIATOR ASSEMBLY

(a) Install the A/C condenser with HV radiator to the radiator with the 4 bolts.

Torque: 5.0 Nm (51 kgf-cm, 44 in-lbf)
