LIGHTING: LIGHTING SYSTEM: Automatic Light Control Function does not Operate

Automatic Light Control Function does not Operate

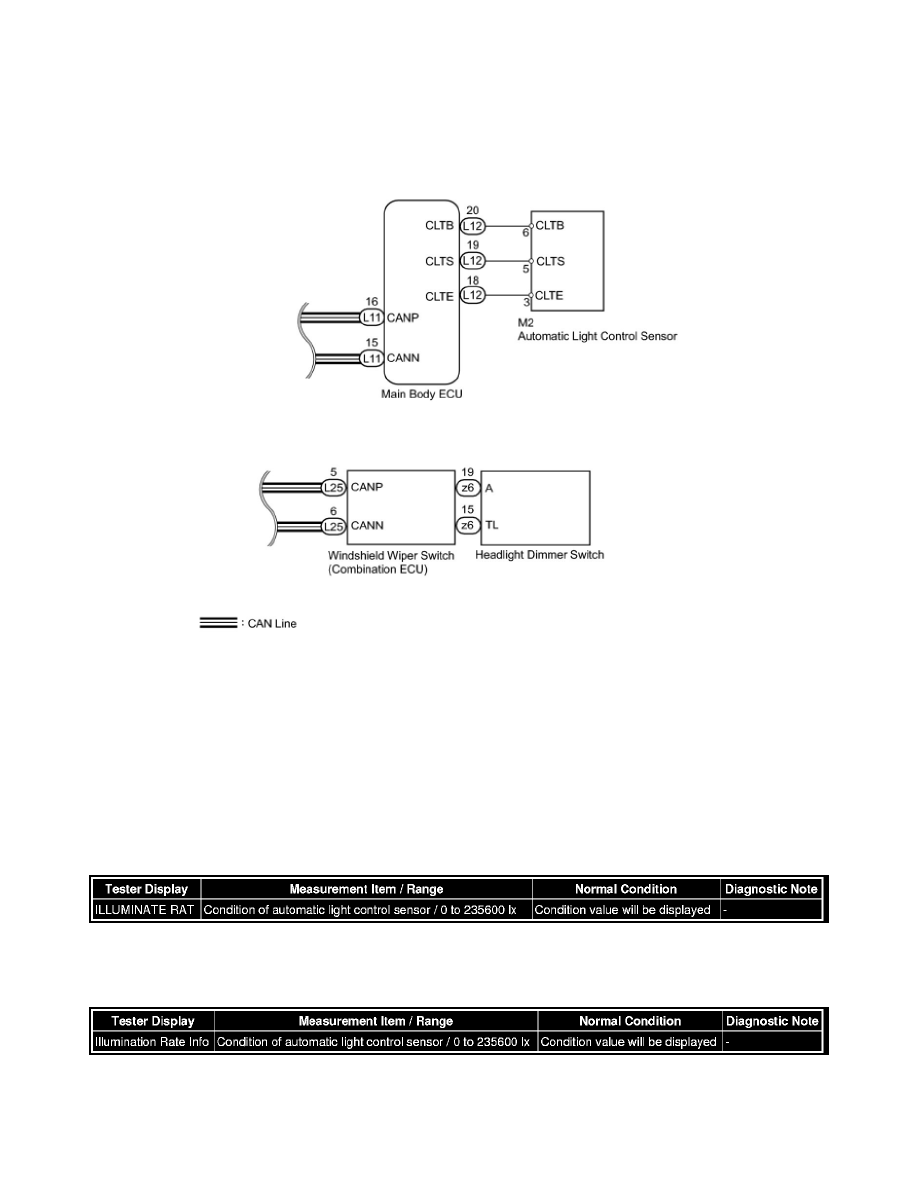

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTE: First perform the communication function inspections in HOW TO PROCEED WITH TROUBLESHOOTING to confirm that there
are no CAN communication malfunctions before troubleshooting this symptom.

PROCEDURE

1. READ VALUE USING INTELLIGENT TESTER OR TECHSTREAM (AUTOMATIC LIGHT CONTROL SENSOR)

(a) Using the intelligent tester or Techstream, read the Data List.

(1) Intelligent tester

MAIN BODY

(2) Techstream

Main Body

OK:
Condition sign can be displayed.
NG -- CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - AUTOMATIC LIGHT CONTROL SENSOR AND BODY
GROUND)
