Information Bus: Service Precautions
CAN Communication System

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: PRECAUTION

PRECAUTION

1. STEERING SYSTEM HANDLING PRECAUTIONS

(a) Care must be taken when replacing parts. Incorrect replacement could affect the performance of the steering system and result in hazards when

driving.

2. SRS AIRBAG SYSTEM HANDLING PRECAUTIONS

(a) This vehicle is equipped with an SRS (Supplemental Restraint System) such as the driver airbag and front passenger airbag. Failure to carry

out service operations in the correct sequence could cause unexpected SRS deployment during servicing and may lead to a serious accident.
Before servicing (including installation / removal, inspection and replacement of parts), be sure to read the precautionary notice for the
Supplemental Restraint System See: Restraint Systems/Air Bag Systems/Service Precautions.

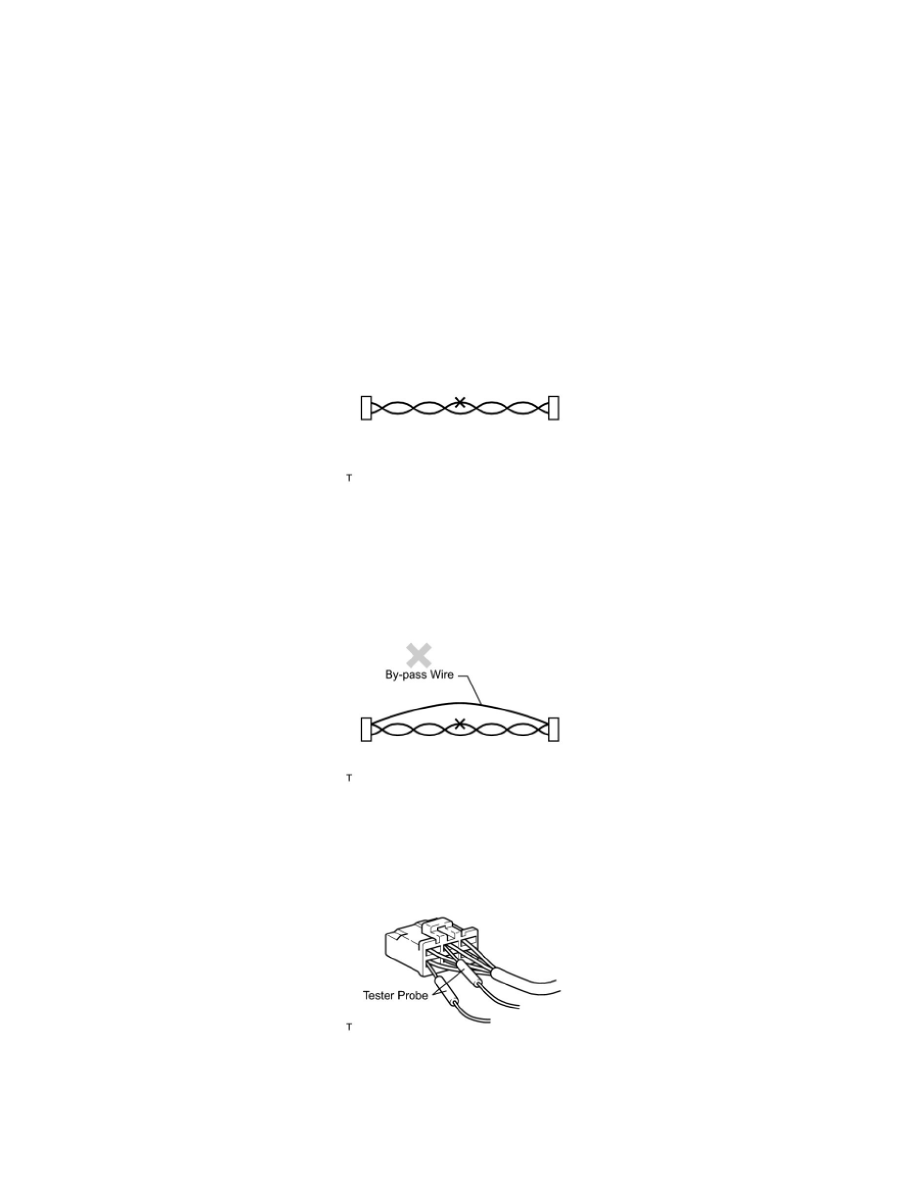

3. BUS LINE REPAIR

(a) After repairing the bus line with solder, wrap the repaired part with vinyl tape See: Diagrams/Diagnostic Aids/How to Troubleshoot ECU

Controlled Systems/Electronic Circuit Inspection Procedure.
-

The CANL bus line and CANH bus line must be installed together.

-

When installing, twist them together.

-

CAN bus lines are likely to be influenced by noise if the bus lines are not twisted together.

-

The difference in length between the CANL bus line and CANH bus line should be less than 100 mm (3.94 in.).

-

Leave approximately 80 mm (3.15 in.) loose in the twisted wires around the connectors.

(b) Do not use by-pass wiring between the connectors.

NOTE: The feature of the twisted wire harness will be lost if bypass wiring is used.

4. CONNECTOR HANDLING

(a) When inserting tester probes into a connector, insert them from the rear of the connector.
