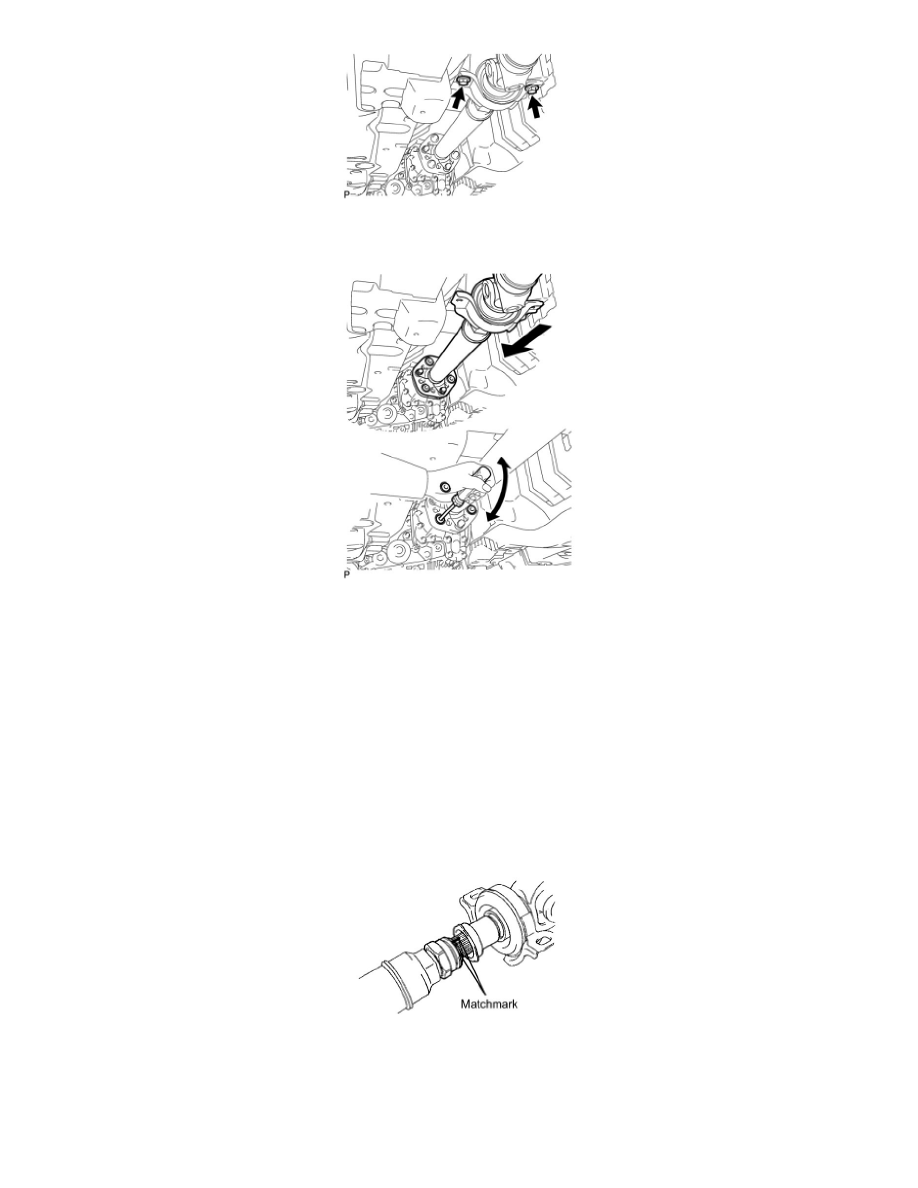

(f) Remove the 2 bolts and 2 adjusting washers.

HINT: Some vehicles are not equipped with the adjusting washers.

(g) Push the rear propeller shaft straight forward to compress the propeller shaft and pull out the propeller shaft from the centering pin of the

differential.
NOTE: Press the propeller shaft straight ahead to keep the transmission and intermediate shaft aligned straight.
HINT: If it is difficult to separate the flange from the flexible coupling, pry it using a screwdriver.

(h) Pull the propeller shaft outward from the vehicle's rear.

NOTE: The intermediate shaft and propeller shaft should not be separated.

Disassembly

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY: DISASSEMBLY

DISASSEMBLY

1. REMOVE PROPELLER INTERMEDIATE SHAFT

(a) Put matchmarks on the intermediate shaft and propeller shaft.
(b) Disconnect the intermediate shaft and propeller shaft.

NOTE: Be careful not to damage the spline.

(c) Remove the adjusting nut from the intermediate shaft.
