Lexus Workshop Service and Repair Manuals

Cabin Air Filter: Service and Repair

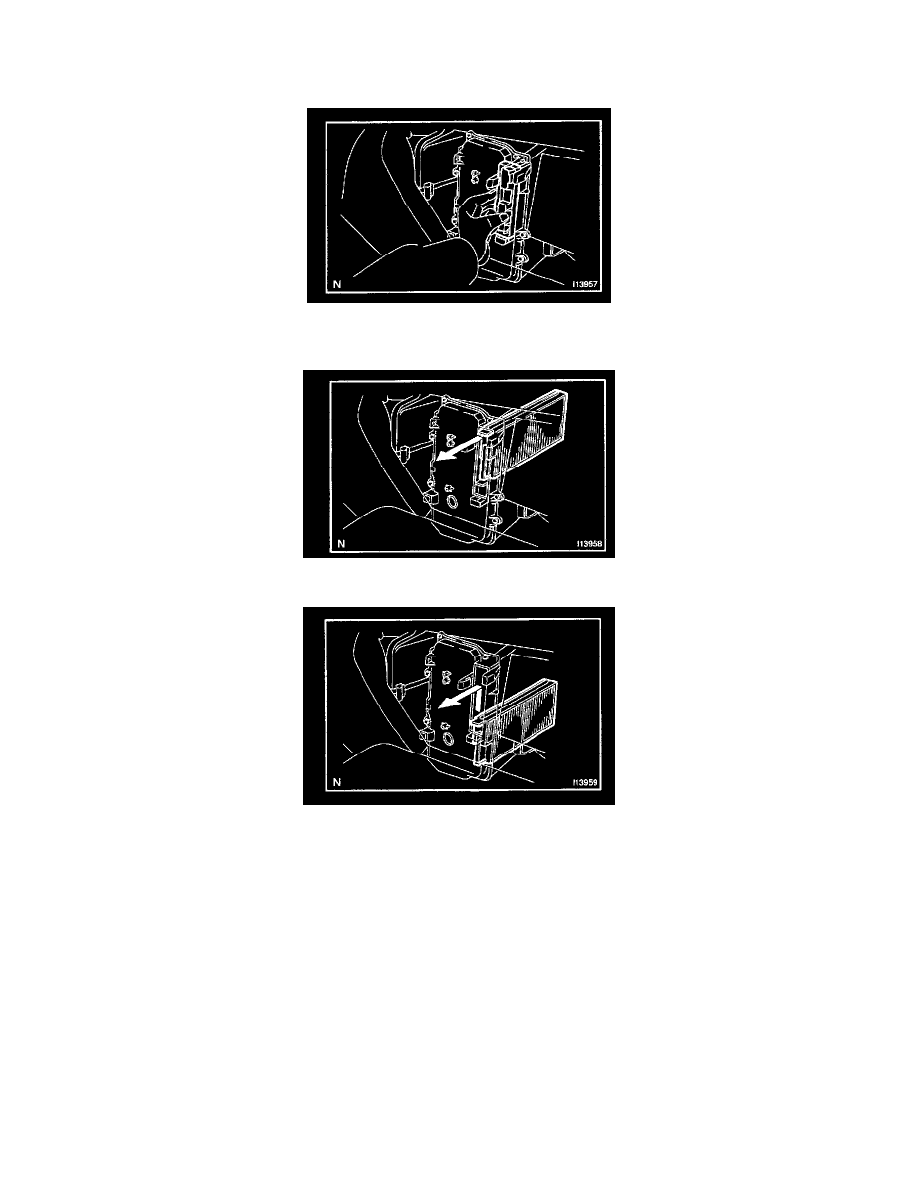

1. REMOVE GLOVE COMPARTMENT DOOR
2. REMOVE LOWER NO.2 FINISH PANEL

3. REMOVE AIR REFINER FILTER

a. Release the 2 claws and remove the filter cover.

b. Pull out the air refiner filter (Upper side).

c. Pull out the filter upward, pull out the air refiner filter (Lower side).

4. INSTALL AIR REFINER FILTER

a. Install the air refiner filter (Lower side).
b. Install the air refiner filter (Upper side).
c. Install the filter cover.

5. INSTALL LOWER NO.2 FINISH PANEL
6. INSTALL GLOVE COMPARTMENT DOOR
