Roof Rack Insulator: Service and Repair

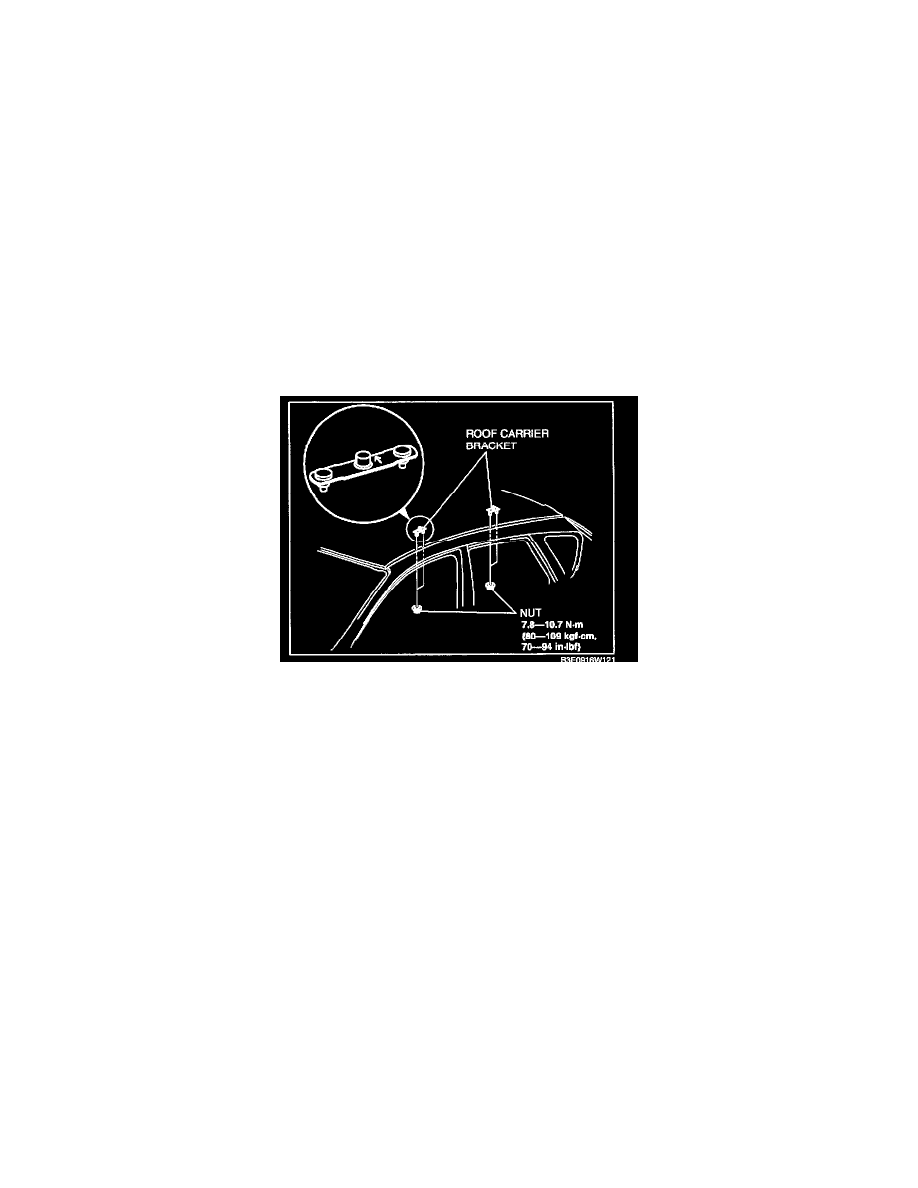

ROOF CARRIER BRACKET REMOVAL/INSTALLATION

1. Remove the following parts:

1. Console (4 door)
2. A-pillar trim
3. Upper anchor of the front seat belt
4. Front scuff plate
5. Rear scuff plate
6. B-pillar lower trim
7. B-pillar upper trim
8. Rear seat
9. Tire house trim

10. Trunk side upper trim (5 door)
11. C-pillar trim
12. Map light
13. Sunvisor
14. Assist handle
15. Headliner
16. Roof molding

2. Remove the nuts.
3. Remove the roof carrier bracket.
4. Install in the reverse order of removal.

NOTE:  Install the roof carrier bracket so that the arrow on it faces inward.
