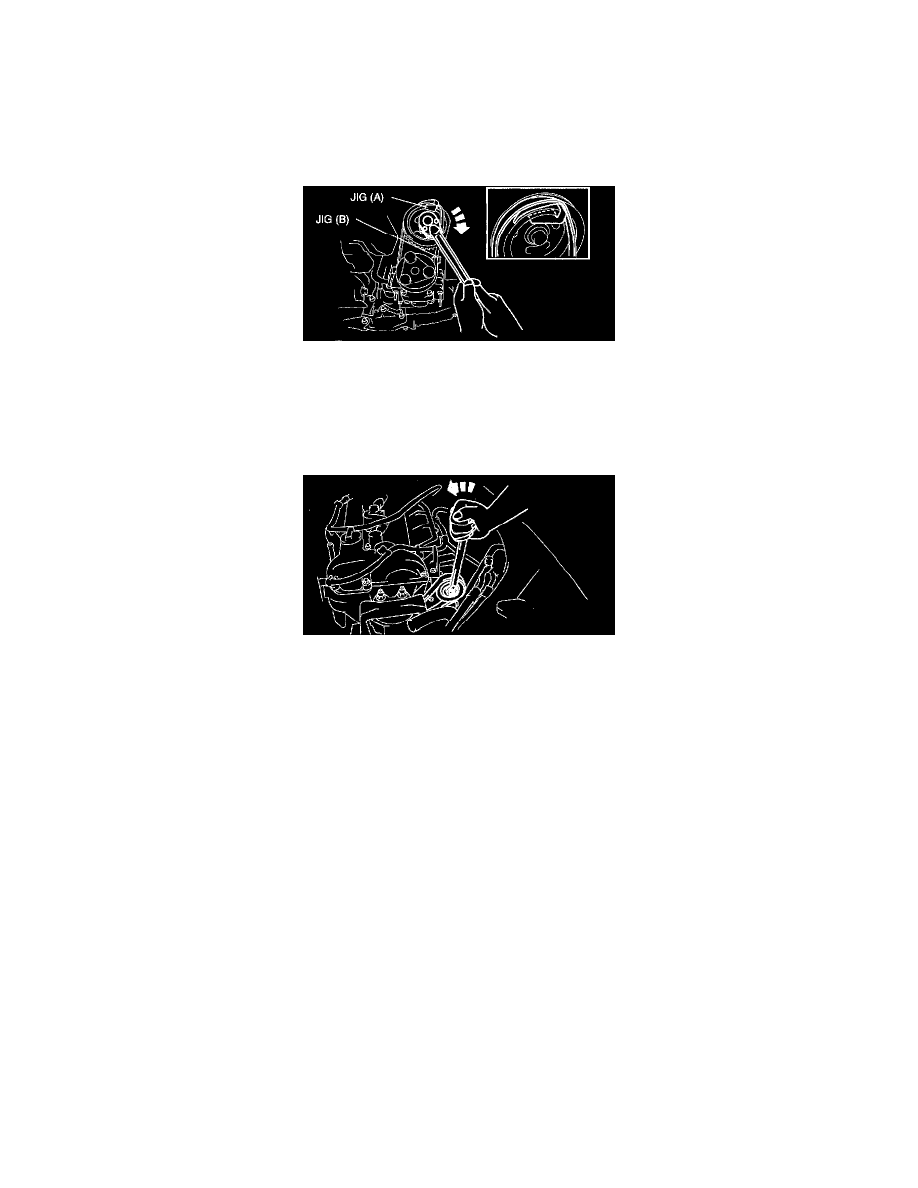

5. Install jig (B) to the A/C compressor mount as shown in the figure.

Caution:  The A/C drive belt cannot be reused.

Note:
^

The jig is prepackaged with a new A/C drive belt.

^

Do not pass jig (8) through the A/C compressor mount hole.

6. Rotate the crankshaft pulley to the right using a wrench and install the A/C drive bell.
7. Install the under cover and splash shield (RH).

Generator Drive Belt

1. Remove the plug hole plate.
2. Remove the A/C drive belt.

3. Turn the center of the auto tensioner Pulley counterclockwise to release tension to the drive belt tension.
4. Remove the generator drive belt.
5. Install a new generator drive belt.
6. Install the A/C drive belt.
7. Install the plug hole plate.
