Antenna - Keyless Entry: Service and Repair
Keyless Antenna Removal/Installation - Advanced Keyless Entry And Push Button Start System

KEYLESS ANTENNA REMOVAL/INSTALLATION [ADVANCED KEYLESS ENTRY AND PUSH BUTTON START SYSTEM]

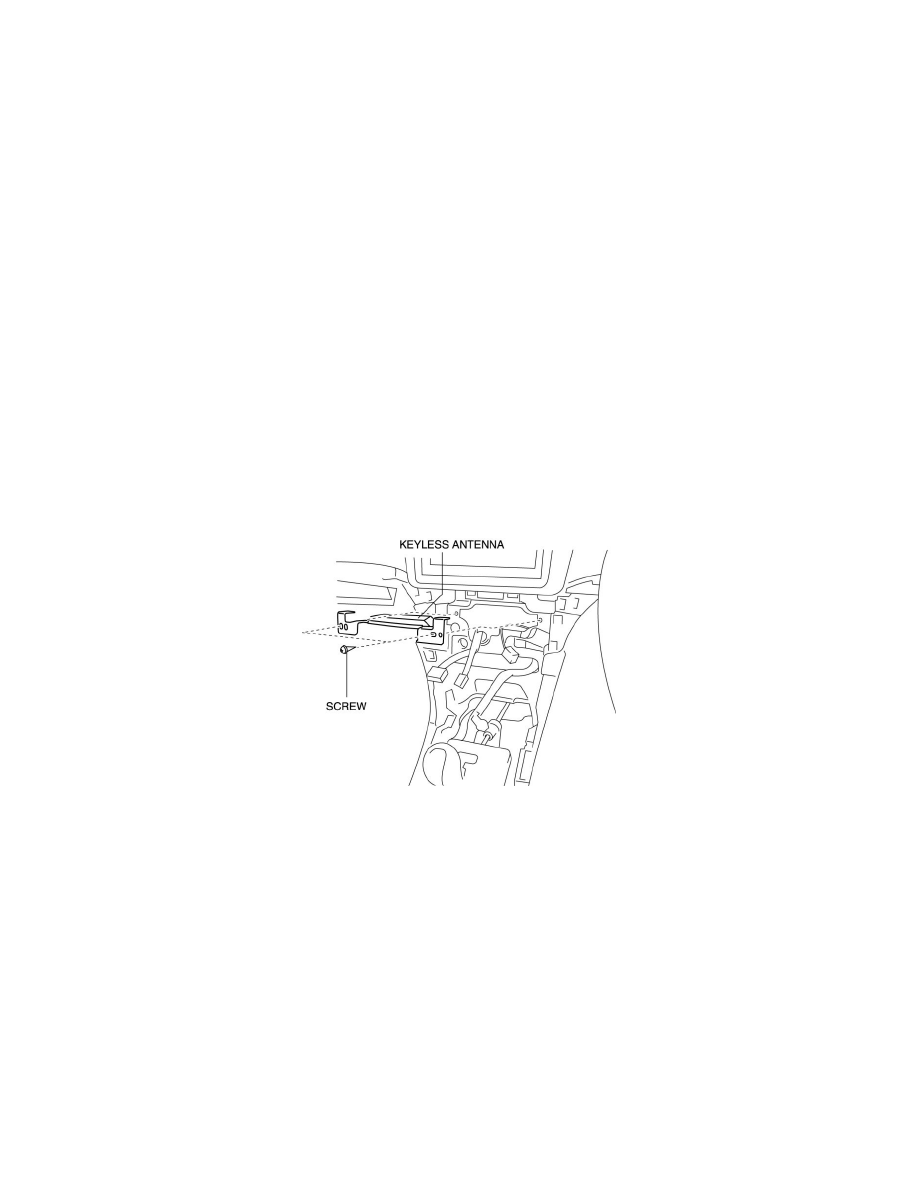

Vehicle Interior, Front

1. Disconnect the negative battery cable.

2. Remove the following parts:

a. Upper panel (See.  See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Upper Panel

Removal/Installation)

b. Decoration panel  See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Removal and

Replacement/Decoration Panel Removal/Installation

c. Shift lever knob (MTX)  See: Transmission and Drivetrain/Manual Transmission/Transaxle/Shifter M/T/Service and Repair

d. Shift panel  See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Shift Panel

Removal/Installation

e. Center panel lower  See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Removal and

Replacement/Center Panel Lower Removal/Installation

f.

Climate control unit  See: Heating and Air Conditioning/Control Assembly/Service and Repair/Climate Control Unit Removal/Installation -
Manual Air Conditioner

3. Disconnect the connector.

4. Remove the keyless antenna.

5. Install in the reverse order of removal.

Vehicle Interior, Center

1. Disconnect the negative battery cable.

2. Remove the following parts:

a. Upper panel (See.  See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Upper Panel

Removal/Installation)

b. Decoration panel  See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Removal and

Replacement/Decoration Panel Removal/Installation

c. Shift lever knob (MTX)  See: Transmission and Drivetrain/Manual Transmission/Transaxle/Shifter M/T/Service and Repair

d. Shift panel  See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Shift Panel

Removal/Installation
