Air Mix Actuator Removal/Installation - Full-Auto Air Conditioner

AIR MIX ACTUATOR REMOVAL/INSTALLATION [FULL-AUTO AIR CONDITIONER]

Driver's Side Air Mix Actuator

1. Disconnect the negative battery cable.

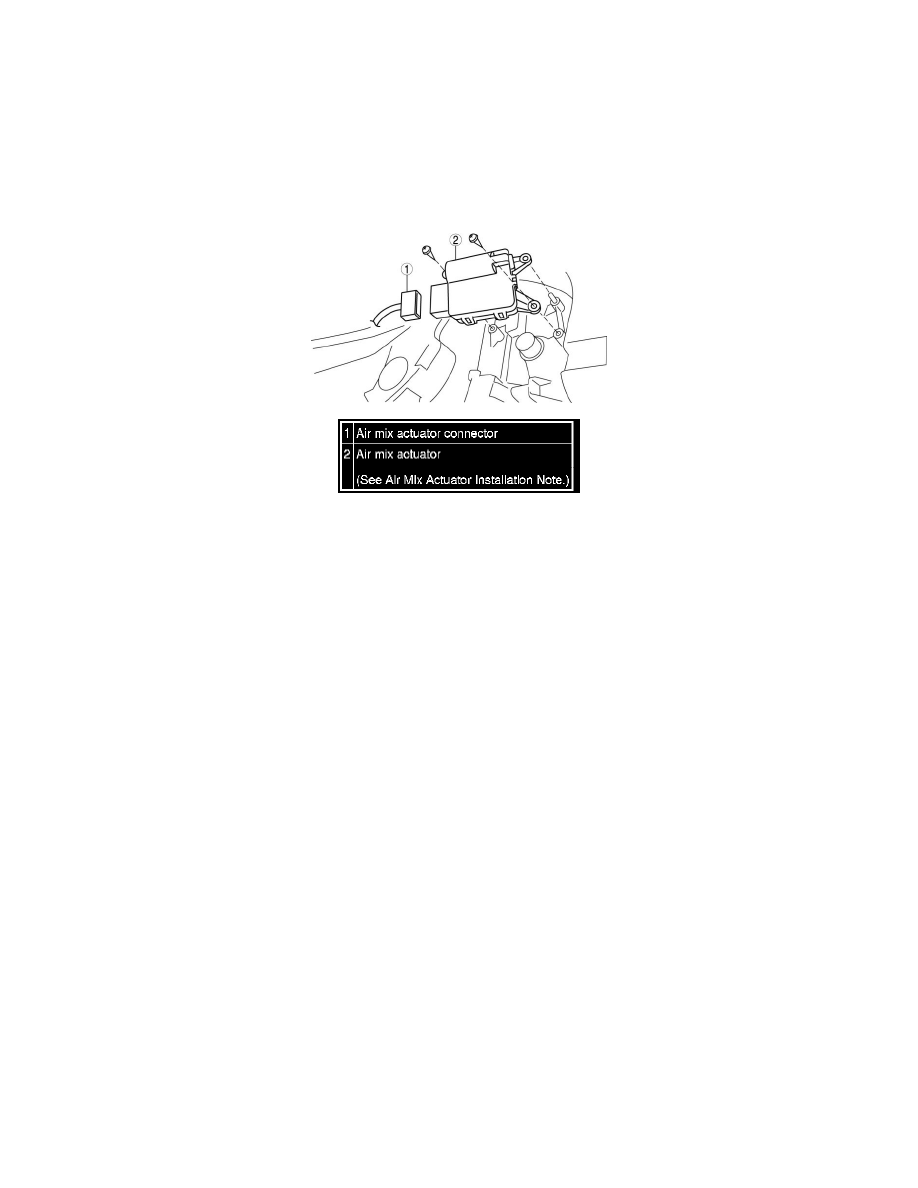

2. Remove in the order indicated table.

3. Install in the reverse order of removal.

Passenger's Side Air Mix Actuator

1. Disconnect the negative battery cable.

2. Remove the following parts.

a. Glove compartment  See: Body and Frame/Interior Moulding / Trim/Glove Compartment/Service and Repair

b. Dashboard under cover  See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Removal and

Replacement/Dashboard Under Cover Removal/Installation

c. Front scuff plates  See: Body and Frame/Interior Moulding / Trim/Scuff Plate/Service and Repair/Front Scuff Plate Removal/Installation

d. Front side trims  See: Body and Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/Front Side Trim Removal/Installation

e. Upper panel  See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Upper Panel

Removal/Installation

f.

Decoration panel  See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Removal and
Replacement/Decoration Panel Removal/Installation

g. Shift knob (MTX)  See: Transmission and Drivetrain/Manual Transmission/Transaxle/Shifter M/T/Locations

h. Shift panel  See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Shift Panel

Removal/Installation

i.

Center panel lower  See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Removal and
Replacement/Center Panel Lower Removal/Installation

j.

Climate control unit  See: Control Assembly/Service and Repair/Climate Control Unit Removal/Installation - Full-Auto Air Conditioner

k. Rear console  See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Rear Console

Removal/Installation

l.

Hood release lever  See: Body and Frame/Doors, Hood and Trunk/Hood/Hood Latch Release/Service and Repair
