Inspection item

-

Instrument cluster connector

-

Wiring harness between instrument cluster terminal 2X and branch F

-

Wiring harness between instrument cluster terminal 2W and branch F

-

Instrument cluster

Determining Malfunctioning Part (MS-CAN) - Multiplex Communication System

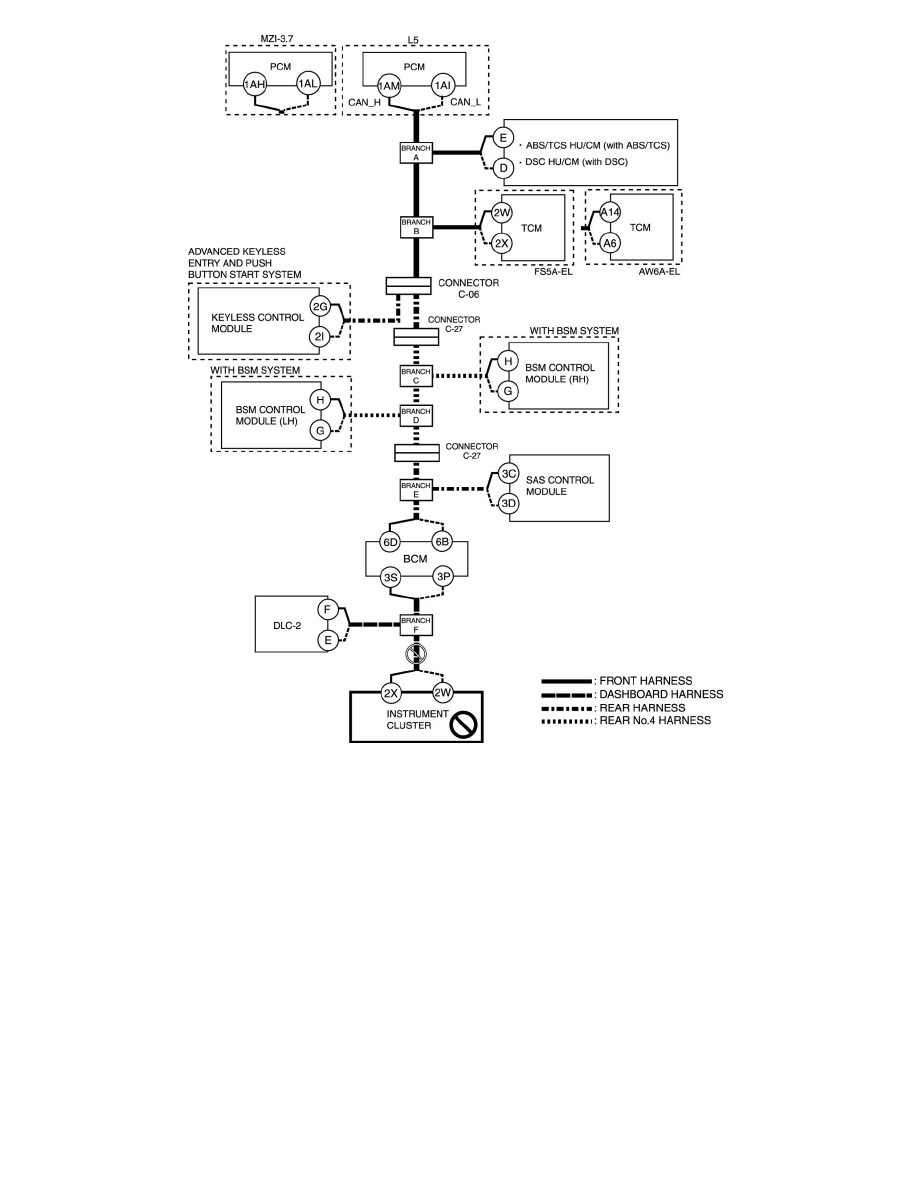

DETERMINING MALFUNCTIONING PART (MS-CAN) [MULTIPLEX COMMUNICATION SYSTEM]

CAUTION:

-

If the malfunctioning part is detected in the communication line, before disconnecting the related connector for inspection, press the connector in
the connection direction to verify that there is no looseness or disconnection.

-

When disconnecting the connector, verify that there is no damage, deformation, or corrosion of the connector terminals.

1. Verify DTCs of the modules related to the CAN system.

2. Apply the following items to the , and then verify the reference to the malfunctioning location.

-

Communication error DTCs

-

Malfunctioning module
