Evaporative Canister Filter: Testing and Inspection

CHARCOAL CANISTER, CANISTER VENT (CV) SOLENOID VALVE, AIR FILTER COMPONENT INSPECTION [L5]

Airflow Inspection

1. Disconnect the negative battery cable.  See: Starting and Charging/Battery/Service and Repair/Removal and Replacement

2. Remove the charcoal canister, CV solenoid valve, air filter component.  See: Evaporative Emission Control Canister/Canister Vent Valve/Service

and Repair

3. Plug the purge solenoid valve side of the charcoal canister.

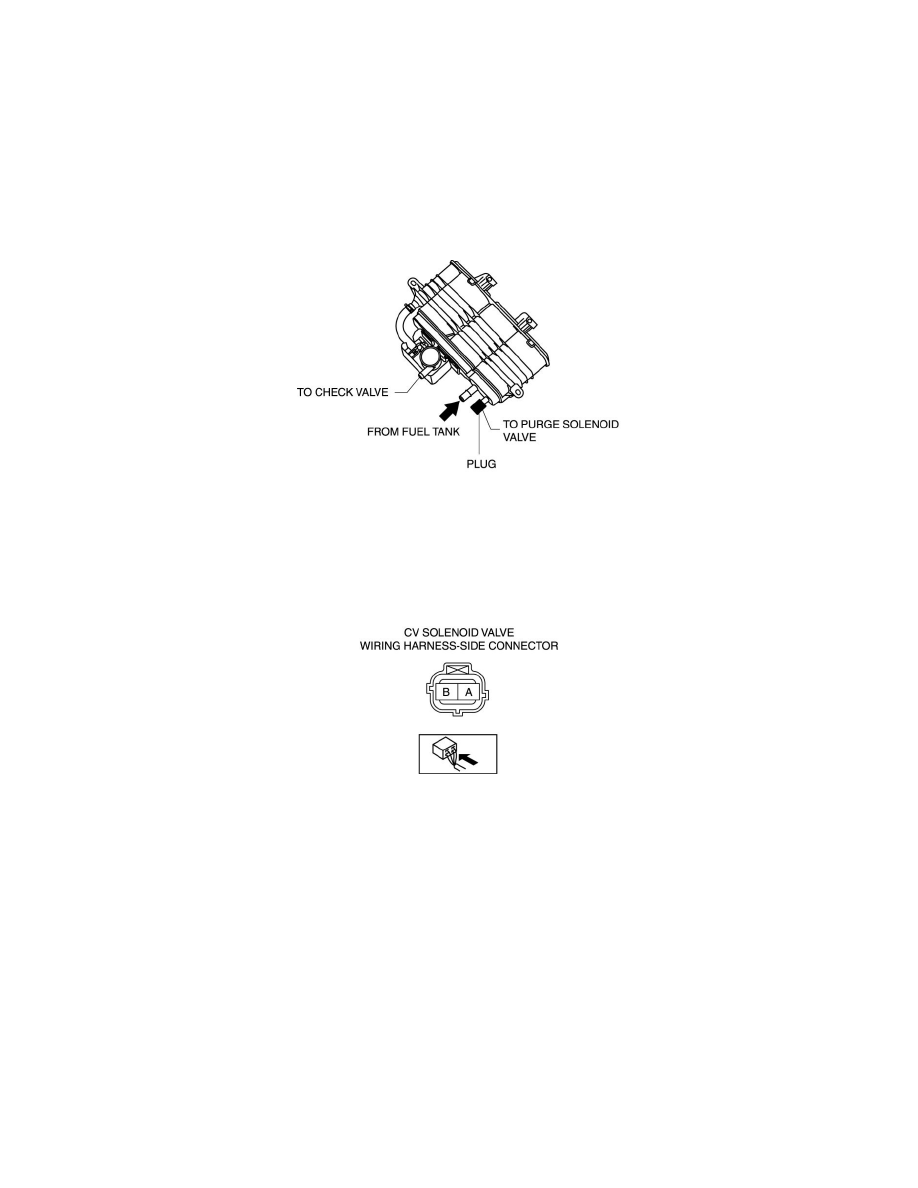

4. Pressurizing from the fuel tank side of the charcoal canister, verify that there is no leak from the charcoal canister and that the CV solenoid valve

is closed.

-

If malfunction, replace the charcoal canister, CV solenoid valve, air filter component.  See: Evaporative Emission Control Canister/Canister
Vent Valve/Service and Repair

5. Connect the battery positive voltage to CV solenoid valve terminal A.

6. Pressurizing from the fuel tank side of the charcoal canister, verify that the CV solenoid valve is open and that there is airflow through the air

filter.

-

If malfunction, replace the charcoal canister, CV solenoid valve, air filter component.  See: Evaporative Emission Control Canister/Canister
Vent Valve/Service and Repair
