Ignition Coil: Testing and Inspection

IGNITION COIL INSPECTION [L5]

Ignition Coil Inspection

1. Perform the spark test and identify the malfunctioning cylinder.

2. Replace the ignition coil of the malfunctioning cylinder with that of a normal cylinder, and reperform the spark test.

-

If the spark is not normal due to a malfunctioning ignition coil, replace that ignition coil.

-

It is unlikely that all four ignition coils fail to operate properly. To prevent replacing a normal component, perform the above procedure,
identify the malfunctioning ignition coil, and replace it.

Ignition Coil with Built-in Igniter Inspection

1. Disconnect the negative battery cable.

2. Remove the plug hole plate.  See: Engine, Cooling and Exhaust/Engine/Service and Repair/Removal and Replacement/Plug Hole Plate

Removal/Installation

3. Disconnect the ignition coil connector.

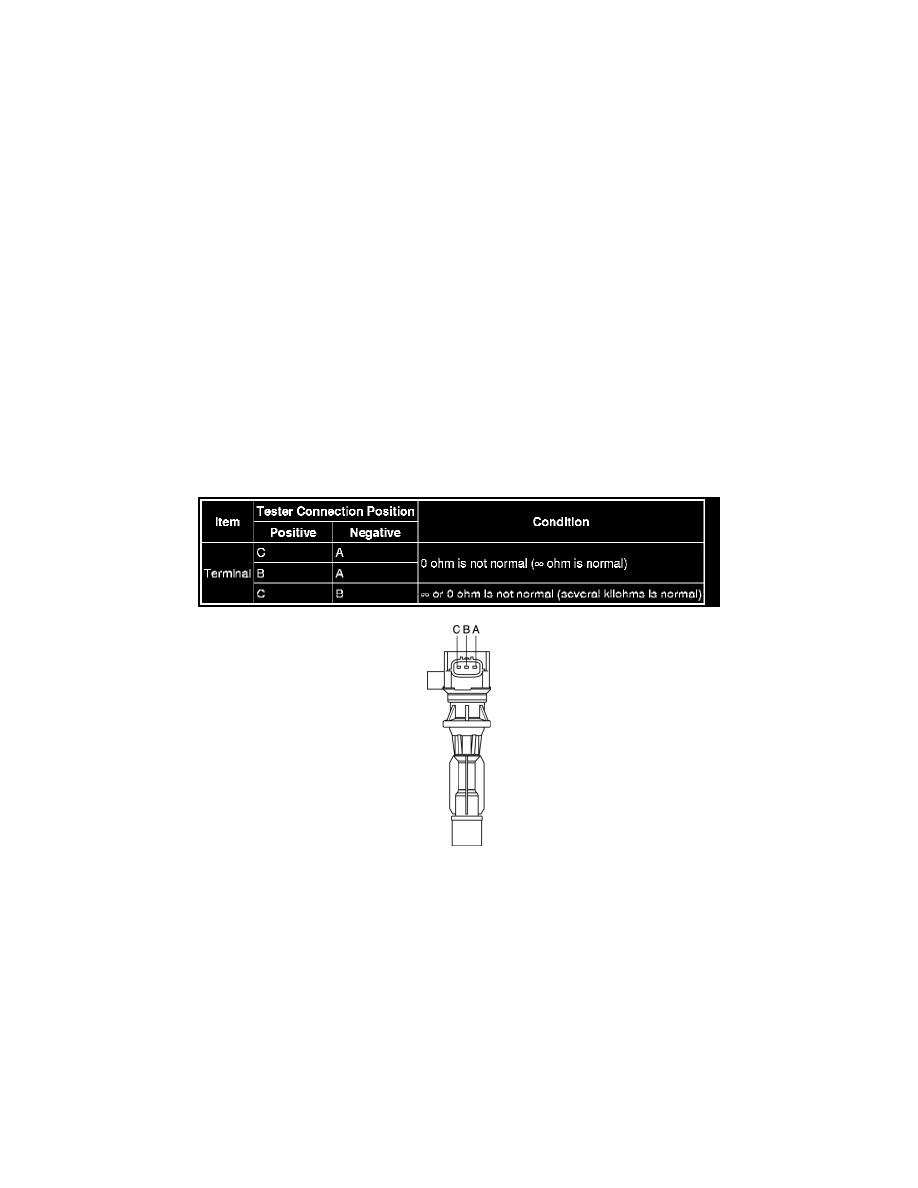

4. Measure the resistance between each terminal on the ignition coil connector using an analog circuit tester.

-

If the measurement corresponds to the table, replace the ignition coil.
