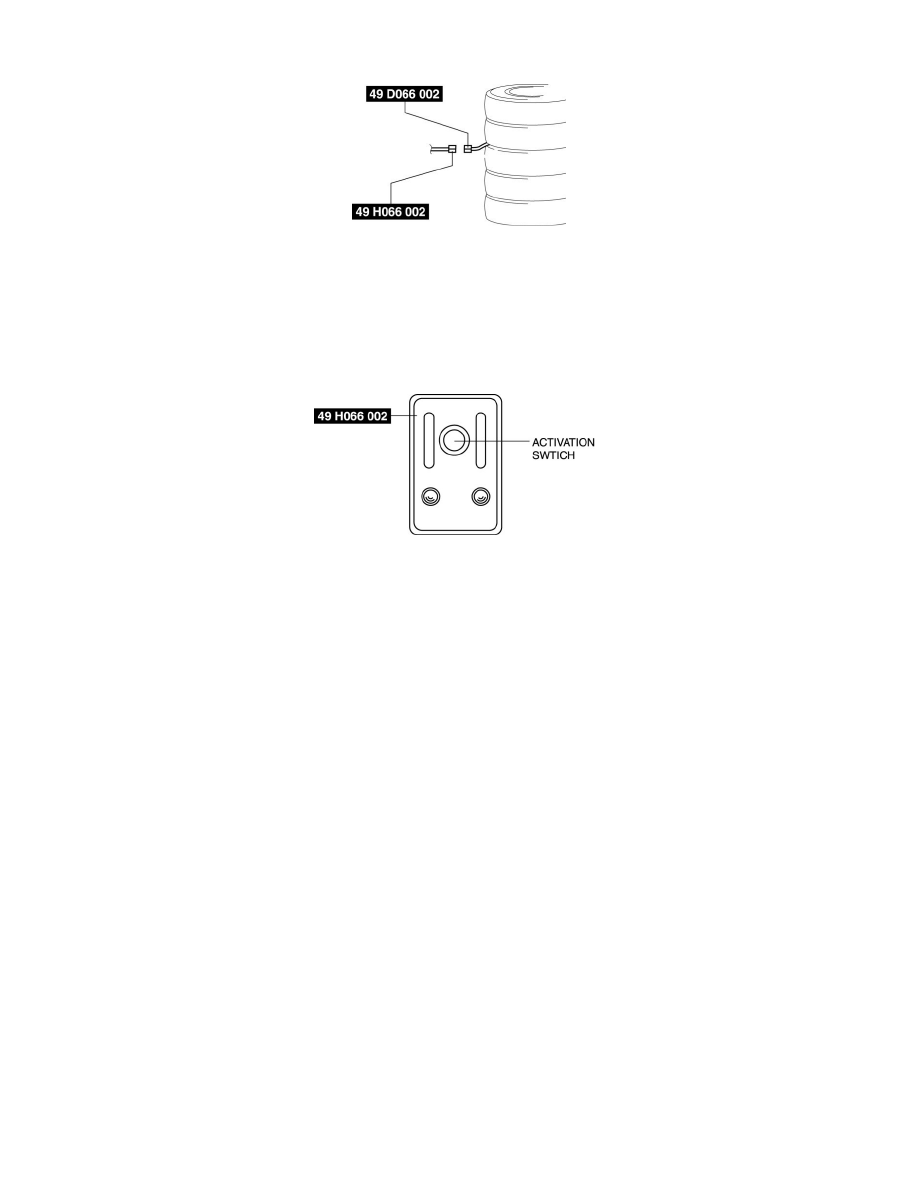

8. Connect the SST (Deployment tool) to the SST (Adapter harness).

9. Connect the SST (Deployment tool) to the battery. Connect the power supply red clip to the positive battery terminal, and the black clip to the

negative battery terminal.

10. Verify that the red lamp on the SST (Deployment tool) is illuminated.

11. Verify that all persons are standing at least 6 m {20 ft} away from the vehicle.

12. Press the activation switch on the SST (Deployment tool) to operate (deploy) the side air bag module.

WARNING:

-

The air bag module is very hot immediately after it is operated (deployed). You can be burned. Do not touch the air bag module for at least 15 min
after deployment.

13. Disconnect the SST (Deployment tool) from the SST (Adapter harness).

Curtain Air Bag Module

1. Partially peel back the seaming welt.

2. Remove the rain sensor cover. (Vehicles with auto light/wiper system)  See: Sensors and Switches/Sensors and Switches - Wiper and Washer

Systems/Rain Sensor/Service and Repair

3. Disconnect the rain sensor connector. (Vehicles with auto light/wiper system)

4. Remove the following parts:

a. Sunroof seaming welt (vehicles with sunroof system)

b. A-pillar trims  See: Body and Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/A-Pillar Trim Removal/Installation

c. Upper anchor of the front seat belt  See: Seat Belt Systems/Seat Belt/Service and Repair/Front Seat Belt Removal/Installation

d. Front scuff plate  See: Body and Frame/Interior Moulding / Trim/Scuff Plate/Service and Repair/Front Scuff Plate Removal/Installation

e. Rear scuff plate  See: Body and Frame/Interior Moulding / Trim/Scuff Plate/Service and Repair/Rear Scuff Plate Removal/Installation

f.

B-pillar lower trims  See: Body and Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/B-Pillar Lower Trim Removal/Installation

g. B-pillar upper trims  See: Body and Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/B-Pillar Upper Trim Removal/Installation

h. Rear seat cushion  See: Body and Frame/Seats/Seat Cushion/Service and Repair/Rear Seat Cushion Removal/Installation

i.

Rear side seat back  See: Body and Frame/Seats/Service and Repair/Overhaul/Rear Side Seat Back Removal/Installation

j.

Tire house trims
