Clockspring Assembly / Spiral Cable: Testing and Inspection

CLOCK SPRING INSPECTION

1. Disconnect the negative battery cable.

2. Remove the driver-side air bag module.  See: Air Bag/Service and Repair/Removal and Replacement/Driver-Side Air Bag Module

Removal/Installation

3. Remove the steering wheel.  See: Steering and Suspension/Steering/Steering Column/Service and Repair/Steering Wheel And Column

Removal/Installation - Without Advanced Keyless Entry And Push Button Start System See: Steering and Suspension/Steering/Steering
Column/Service and Repair/Steering Wheel And Column Removal/Installation - With Advanced Keyless Entry And Push Button Start System

4. Remove the column cover.

5. Remove the clock spring.  See: Service and Repair

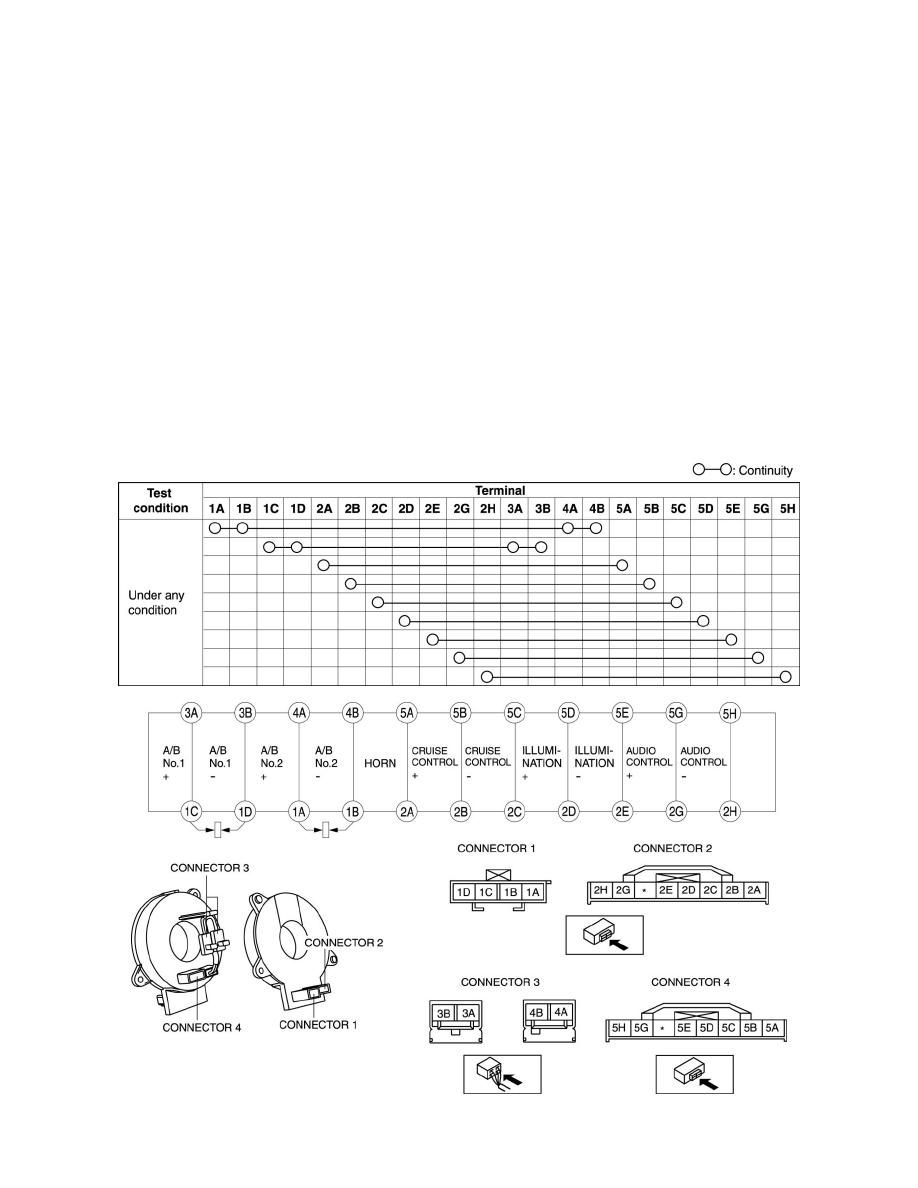

6. Verify that the continuity is as indicated in the table.

-

If not as indicated in the table, replace the clock spring.

NOTE:
-

When the vehicle-side connector for the clock spring is disconnected, terminals 1A, 1B, 1C and 1D are shorted to prevent unexpected
operation (deployment) of the air bag module.
