Mazda Workshop Service and Repair Manuals

Shift Cable: Service and Repair

Selector Cable Removal/Installation

1. Disconnect the negative battery cable.

2. Remove the aerodynamic under cover NO.2. (for 5ATX)  See: Body and Frame/Splash Guard/Service and Repair/Aerodynamic Under Cover

No.2 Removal/Installation

3. Remove the rear console. (See See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal and Replacement/Rear

Console Removal/Installation.)

4. Remove the dashboard. (See See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument Panel/Service and Repair/Removal and

Replacement/Dashboard Removal/Installation.)

5. Remove the A/C unit. (See See: Heating and Air Conditioning/Evaporator Core/Service and Repair/Removal and Replacement.)

6. Remove the SAS control module. (See See: Relays and Modules/Relays and Modules - Restraint Systems/Air Bag Control Module/Service and

Repair.)

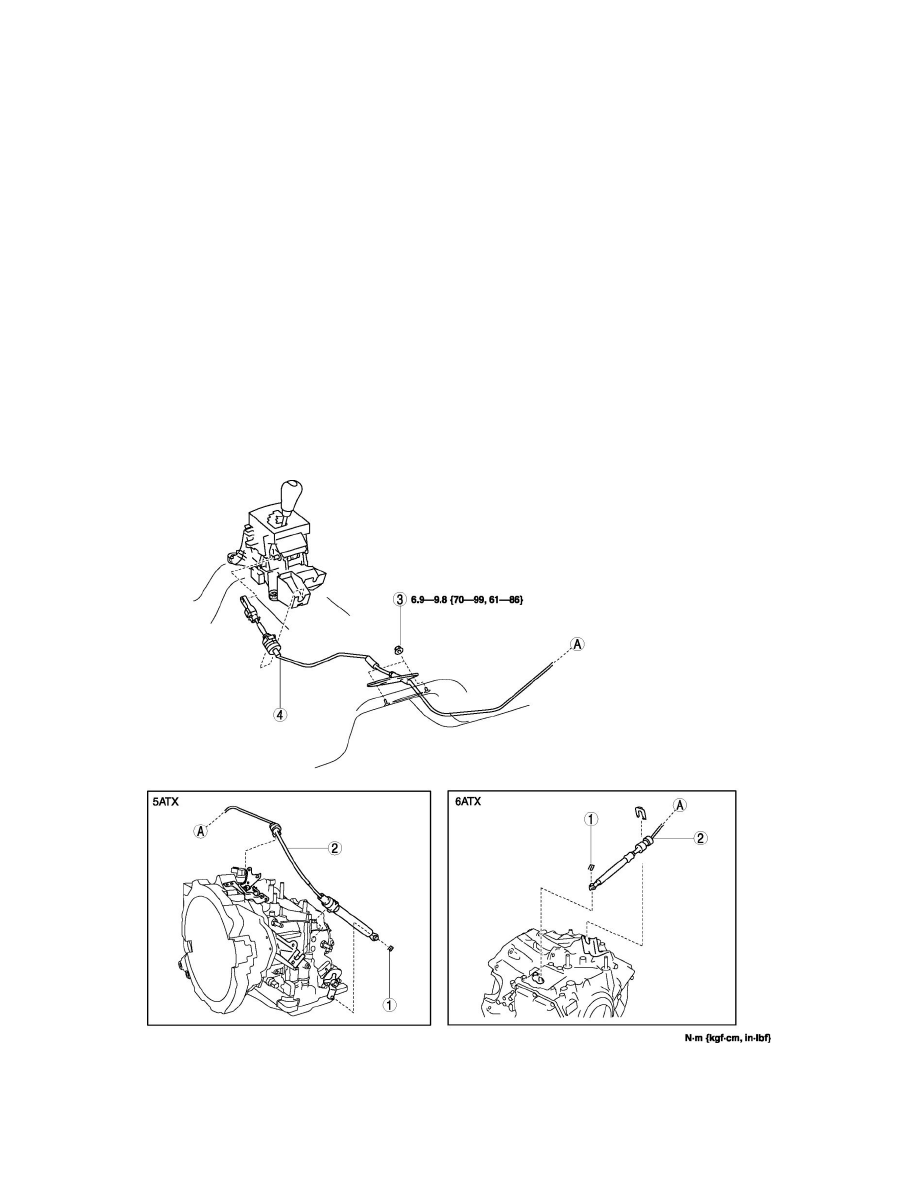

7. Remove in the order indicated in the table.

8. Install in the reverse order of removal.

9. Adjust the selector cable after having installed. (See See: Adjustments.)
