Clutch Pedal Assembly: Adjustments

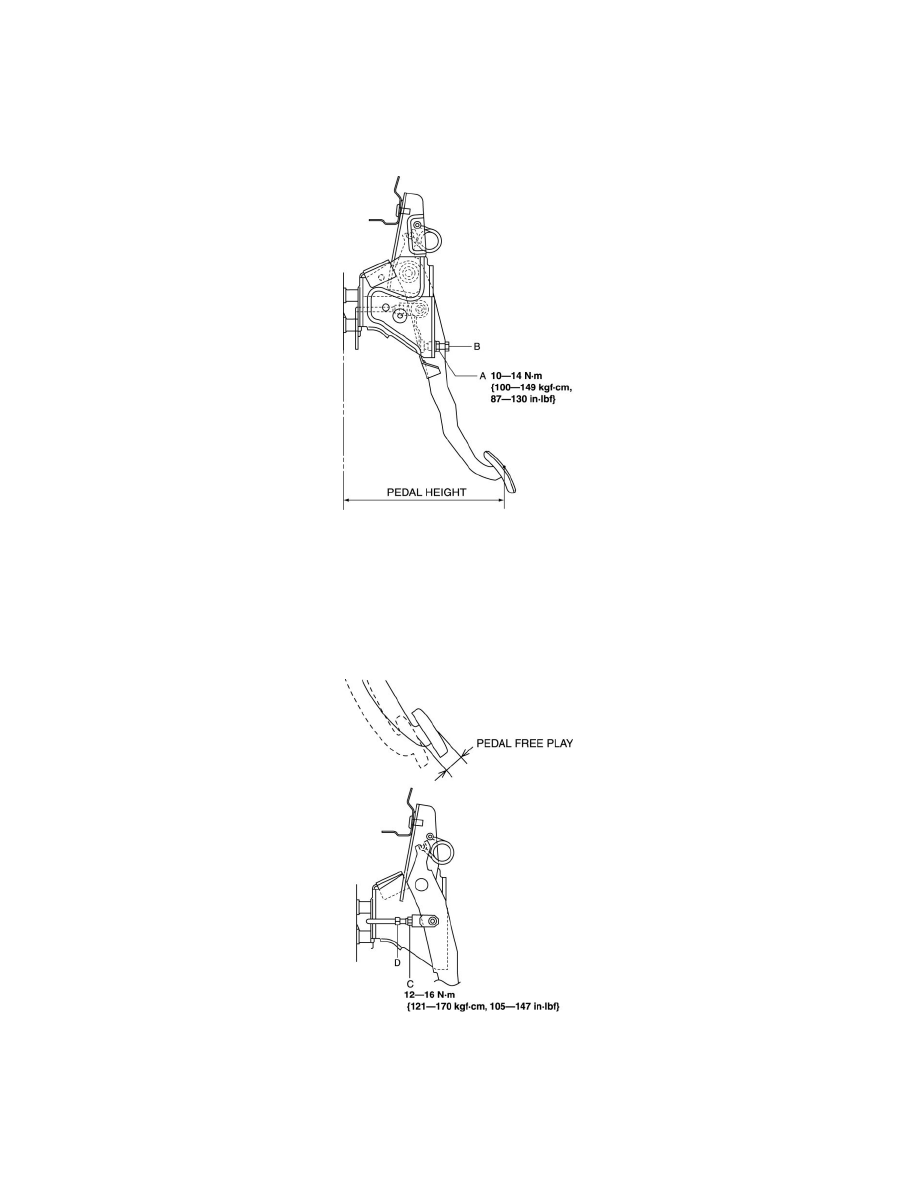

CLUTCH PEDAL INSPECTION/ADJUSTMENT

Clutch Pedal Height

1. Measure the distance from the upper surface of the pedal pad.

-

If not as specified, adjust the pedal height by turning adjustment bolt B and locknut A.

Clutch pedal height (Reference Value)

-

233 mm {9.17 in}

Clutch Pedal Free Play

1. Depress the clutch pedal by hand until clutch resistance is felt, and measure the pedal free play.

-

If not as specified, adjust the pedal free play by loosening locknut C and turning push rod D as necessary.

Clutch pedal free play

-

5-15 mm {0.2-0.5 in}

Clutch pedal push rod free play (Reference value)

-

0.1-0.5 mm {0.004-0.019 in}
