Wiper Motor: Testing and Inspection

WINDSHIELD WIPER MOTOR INSPECTION

1. Disconnect the negative battery cable.

2. Remove the windshield wiper arm and blade.  See: Wiper Arm/Service and Repair

3. Remove the cowl grille.  See: Body and Frame/Cowl/Cowl Moulding / Trim/Service and Repair/Cowl Grille Removal/Installation

4. Remove the cover.  See: Service and Repair/Removal and Replacement

5. Disconnect the windshield wiper motor connector.

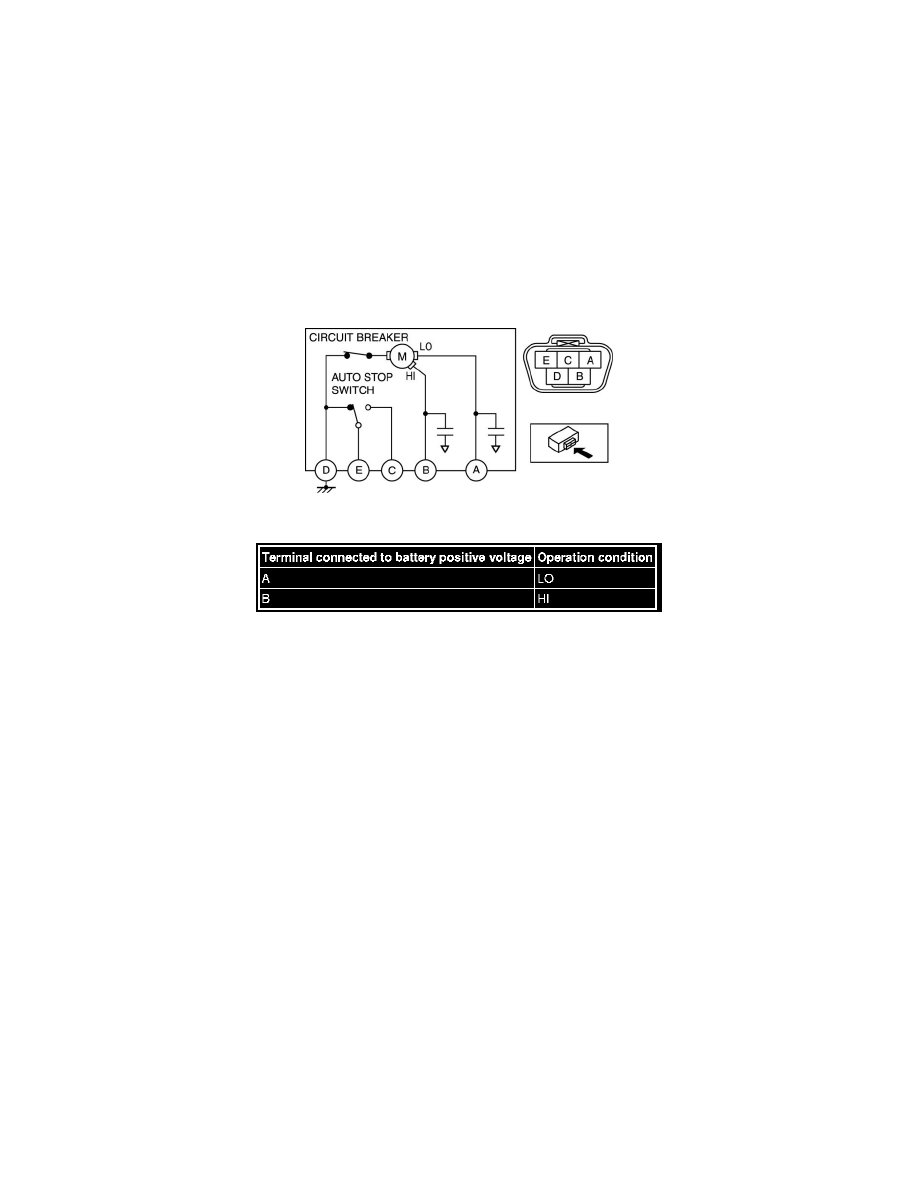

6. Connect battery positive voltage to windshield wiper motor terminal A or B, and ground to terminal D, then verify that the windshield wipers

operate as shown in the table.

-

If the windshield wipers do not operate as indicated in the table, replace the windshield wiper motor.

7. Disconnect battery positive voltage from the motor terminal A or B while the wipers are operating.

8. Verify that the wipers do not stop in the park position.

9. Short between the motor terminals A and C, and connect battery positive voltage to the motor terminal E.

10. Verify that the wipers operate at low speed again, then stop in the park position.

-

If there is any malfunction, replace the windshield wiper motor.
