Fuel Pump Relay: Testing and Inspection

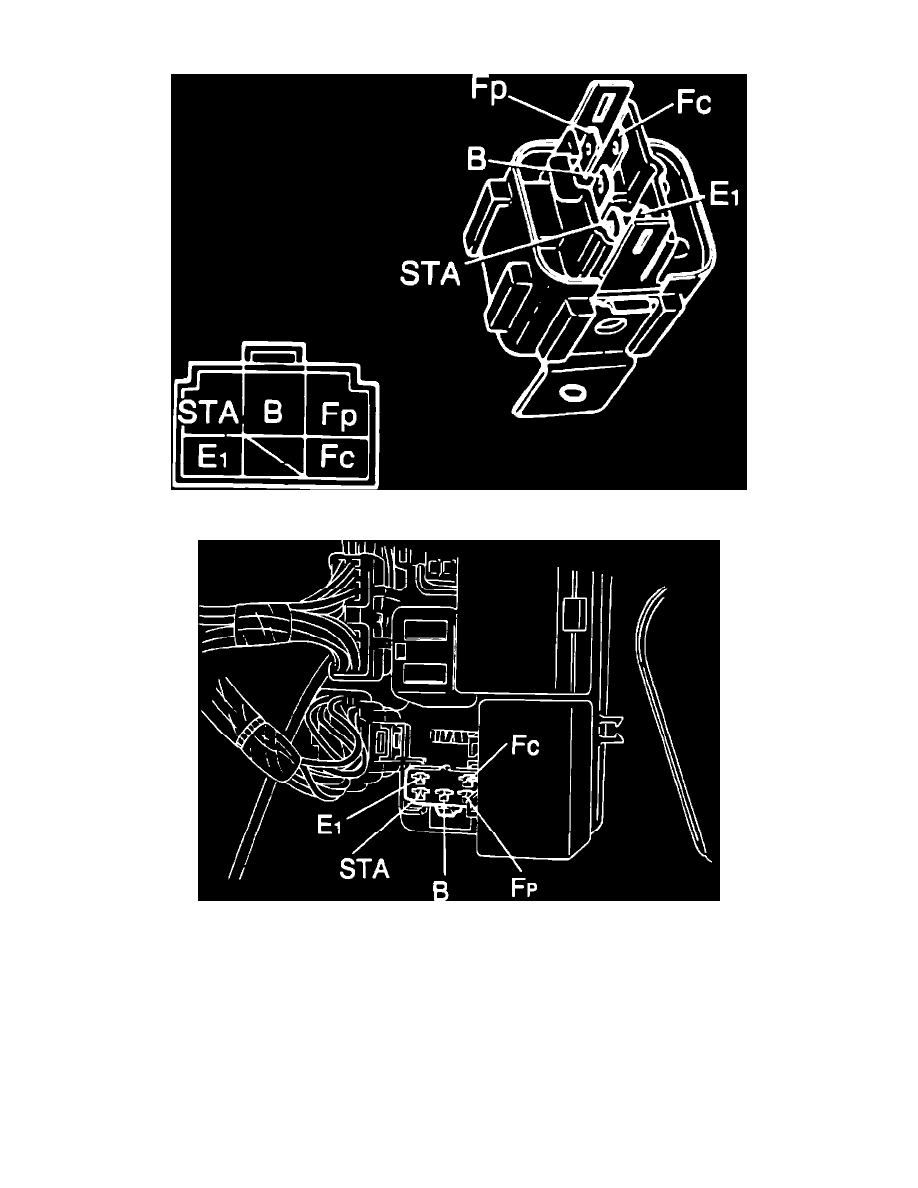

Fig. 84 Circuit opening relay connector front side terminal identification.

Fig. 85 Circuit opening relay body connection terminal identification.

1.

Remove circuit opening relay.

2.

Check circuit as follows:

a. There should be .2-30 ohms at terminal Fp, Fig. 85.
b. There should be infinite ohms at terminal Fc when cranking engine.
c. There should be battery voltage at terminal B with ignition switch in On position.
d. There should be approximately 9 volts at terminal STA when cranking engine.
e. There should be infinite ohms at terminal E1.

3.

Apply 12 volts and a ground to circuit opening relay and check relay as follows:

a. With 12 volts applied to terminal STA, Fig. 84, and terminal E1 grounded, there should be continuity between terminals B and Fp.
b. With 12 volts applied to terminal B, and terminal Fc grounded, there should be battery voltage at terminal Fp.

4.

Using ohmmeter, check resistance between terminals as follows:
