6. Position the P/S oil pump away from the engine and secure it with wire.

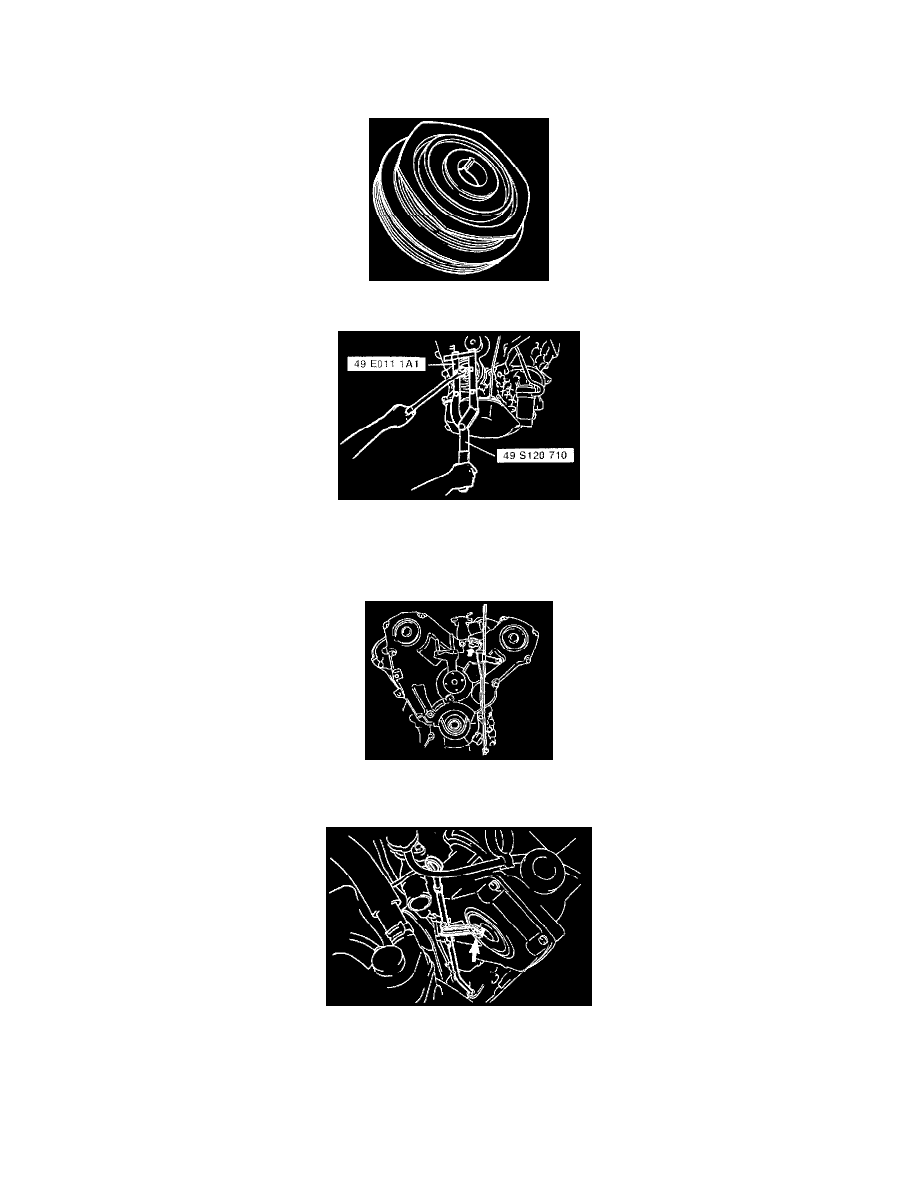

Crankshaft pulley:

Caution: The crankshaft position sensor rotor is on the rear of the pulley, and can be damaged easily.

1. Install the SST with bolts (M10 x 1.25) to the crankshaft pulley.
2. Remove the crankshaft pulley bolt and the pulley.

Dipstick and pipe:

1. Disconnect the crankshaft position sensor connector.
2. Remove the clip from the dipstick pipe.

3. Remove the dipstick and pipe.
4. Plug the hole in the engine after removing the pipe.

Timing belt cover:
