Timing Belt: Service and Repair

TIMING BELT REMOVAL / INSTALLATION [FS]

1. Disconnect the negative battery cable.
2. Remove the camshaft position sensor and crankshaft position sensor.
3. Remove the spark plug.
4. Remove the P/S oil pump and bracket with the oil hose still connected.

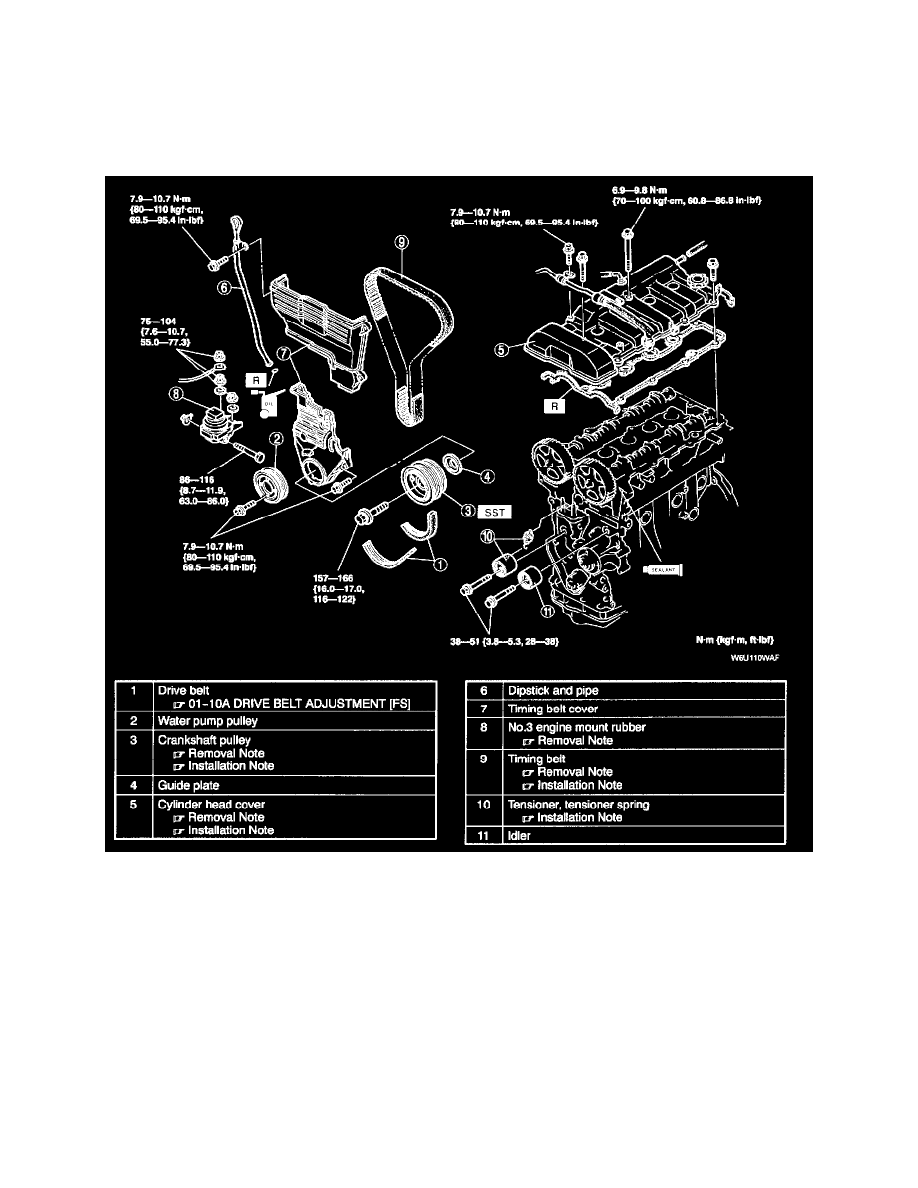

5. Remove in the order indicated in the image above.
6. Install in the reverse order of removal.
7. Verify the air gap. Refer to Powertrain Management.
8. Start the engine and

1. Inspect the pulleys and drive belt for runout and contact.
2. Verify the ignition timing. See: Tune-up and Engine Performance Checks/Ignition Timing

Crankshaft Pulley Removal Note
