Timing Belt: Specifications (page 10 of 10)

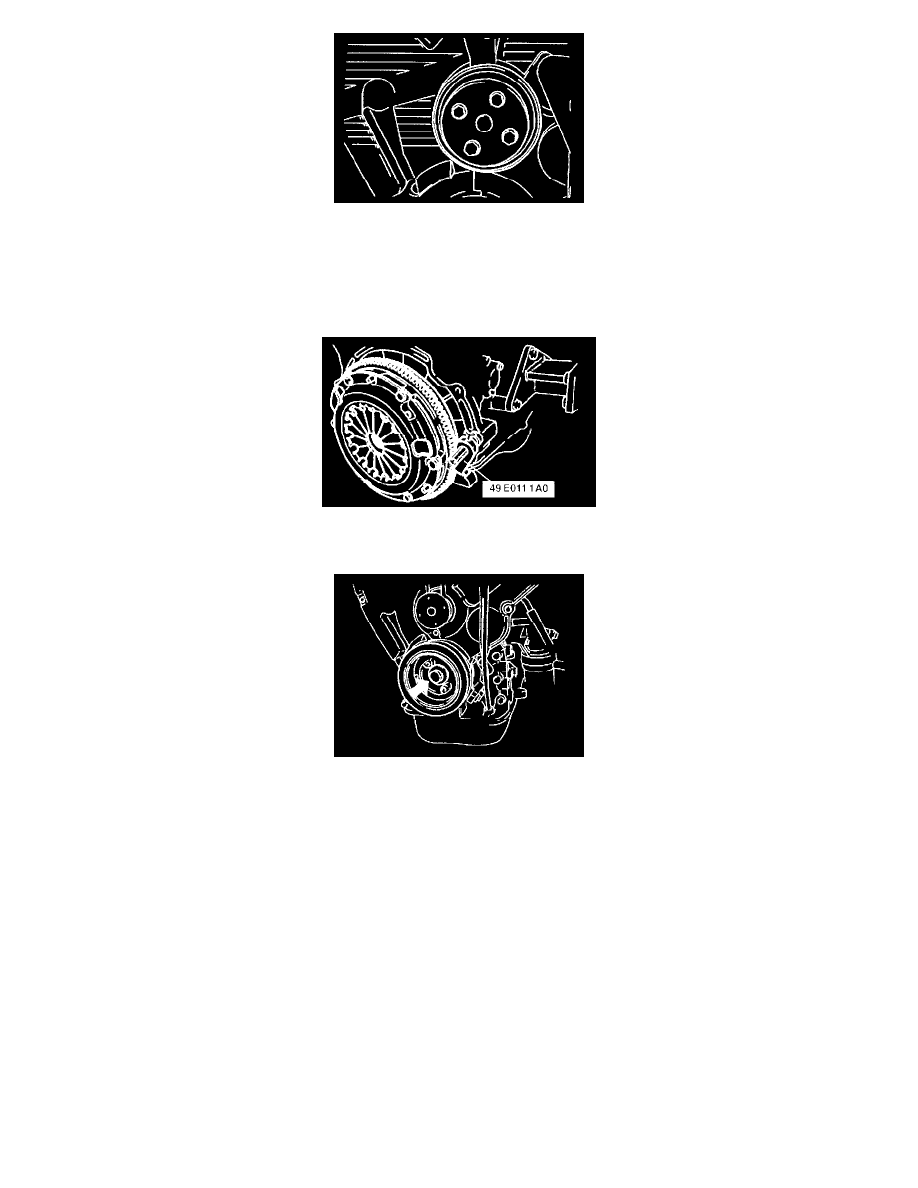

Water Pump Pulley

Install the water pump pulley.

Tightening torque:

7.9-10.7 N.m (80-110 kgf.cm, 70-95.4 in.lbf)

Crankshaft Pulley

1. Hold the flywheel (MTX) or drive plate (ATX) by using the SST.

2. Remove the crankshaft pulley bolt.

Caution
^

Install the crankshaft pulley carefully. The crankshaft position sensor rotor is on the rear of the pulley, and can be damaged easily.

3. Install the crankshaft pulley onto the crankshaft.
4. Apply clean engine oil to the bolt threads.
5. Tighten the crankshaft pulley.

Tightening torque:

157-166 N.m (16.0-17.0 kgf.m, 116-122 ft.lbf)
