Control Assembly: Component Tests and General Diagnostics

Climate Control Unit Inspection - Full-Auto Air Conditioner

CLIMATE CONTROL UNIT INSPECTION [FULL-AUTO AIR CONDITIONER]

1. Remove the climate control unit with the connector connected.  See: Service and Repair/Climate Control Unit Removal/Installation - Full-Auto Air

Conditioner

2. Switch the ignition to ON.

3. Connect the negative (-) lead of the tester to body ground.

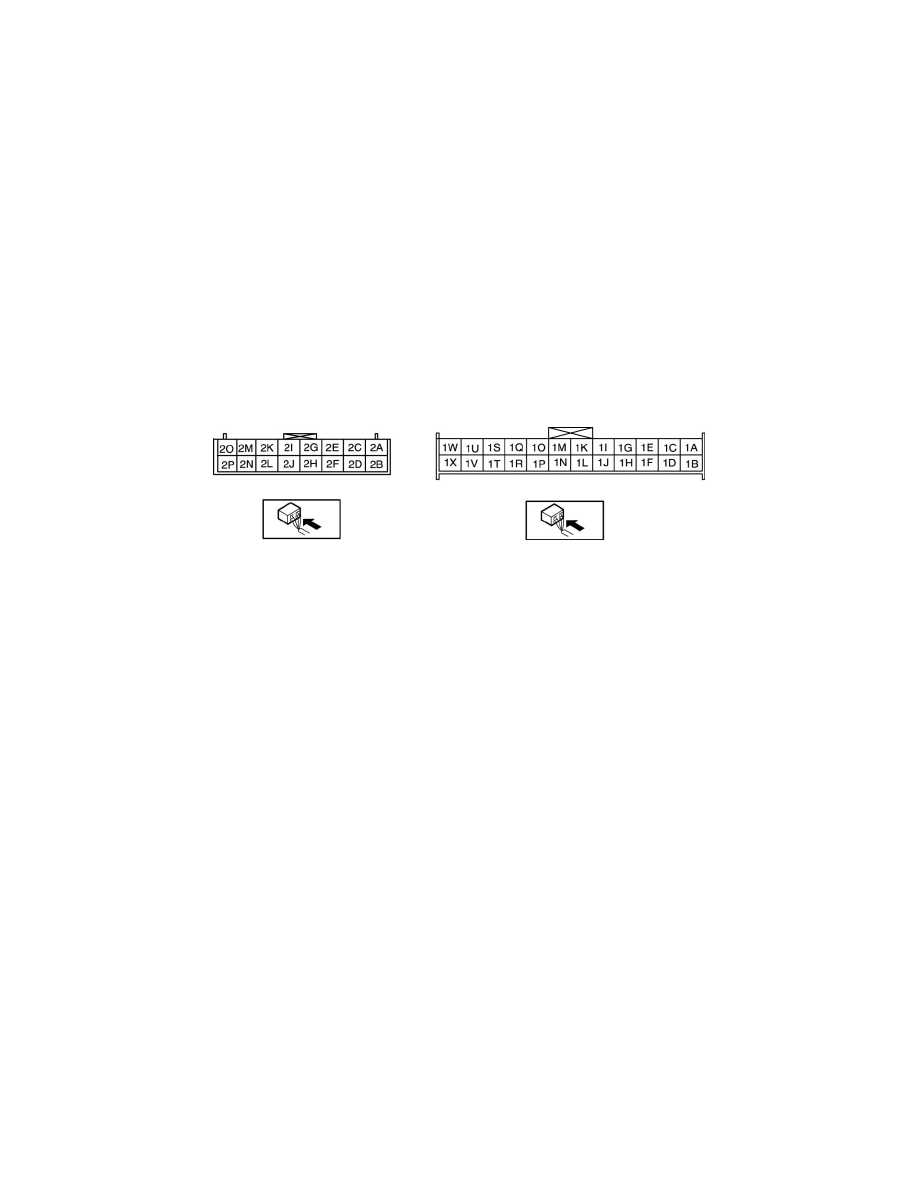

4. By inserting the positive (+) lead of the tester into each climate control unit terminal, measure the voltage according to the terminal voltage table.

-

If there is any malfunction, inspect the parts under "Inspection item (s)".

-

If the parts under "Inspection item (s)" are found to be normal (except for terminal 1M), replace the climate control unit.

-

For terminal 1M, first try replacing the power MOS FET. If there is still any malfunction, replace the climate control unit.

Terminal Voltage Table (Reference)
