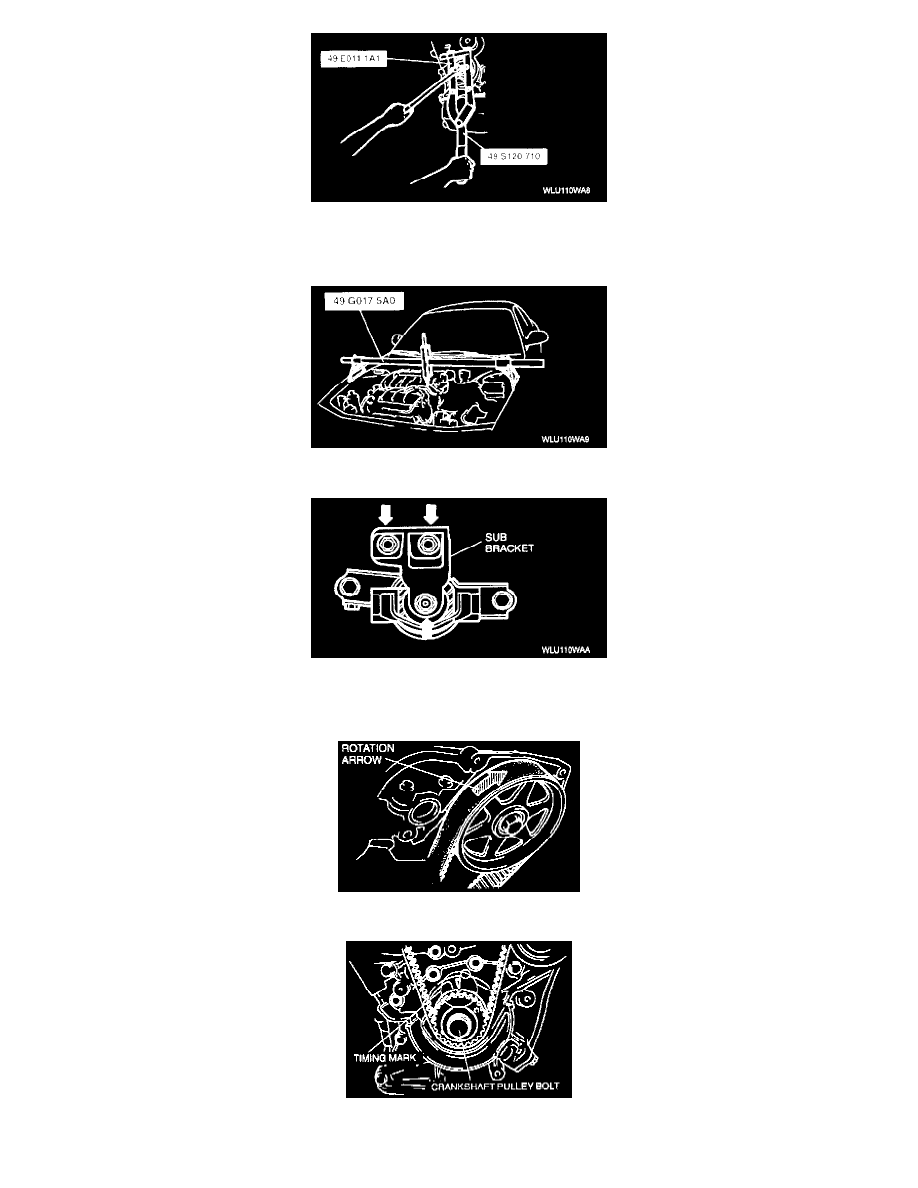

2. Remove the crankshaft pulley bolt and the crankshaft pulley.

No.3 ENGINE MOUNT SUB BRACKET REMOVAL NOTE

1. Support the engine by using the SST.

2. Remove the No.3 engine mount sub bracket.

TIMING BELT REMOVAL NOTE

NOTE:  Mark the timing belt rotation on the belt for proper reinstallation.

1. Install the crankshaft pulley bolt into the crankshaft.
2. Turn the crankshaft clockwise and align the timing marks. (No.1 piston is at TDC of the compression stroke.)
