Air Line: Testing and Inspection

AIR LEAKAGE INSPECTION

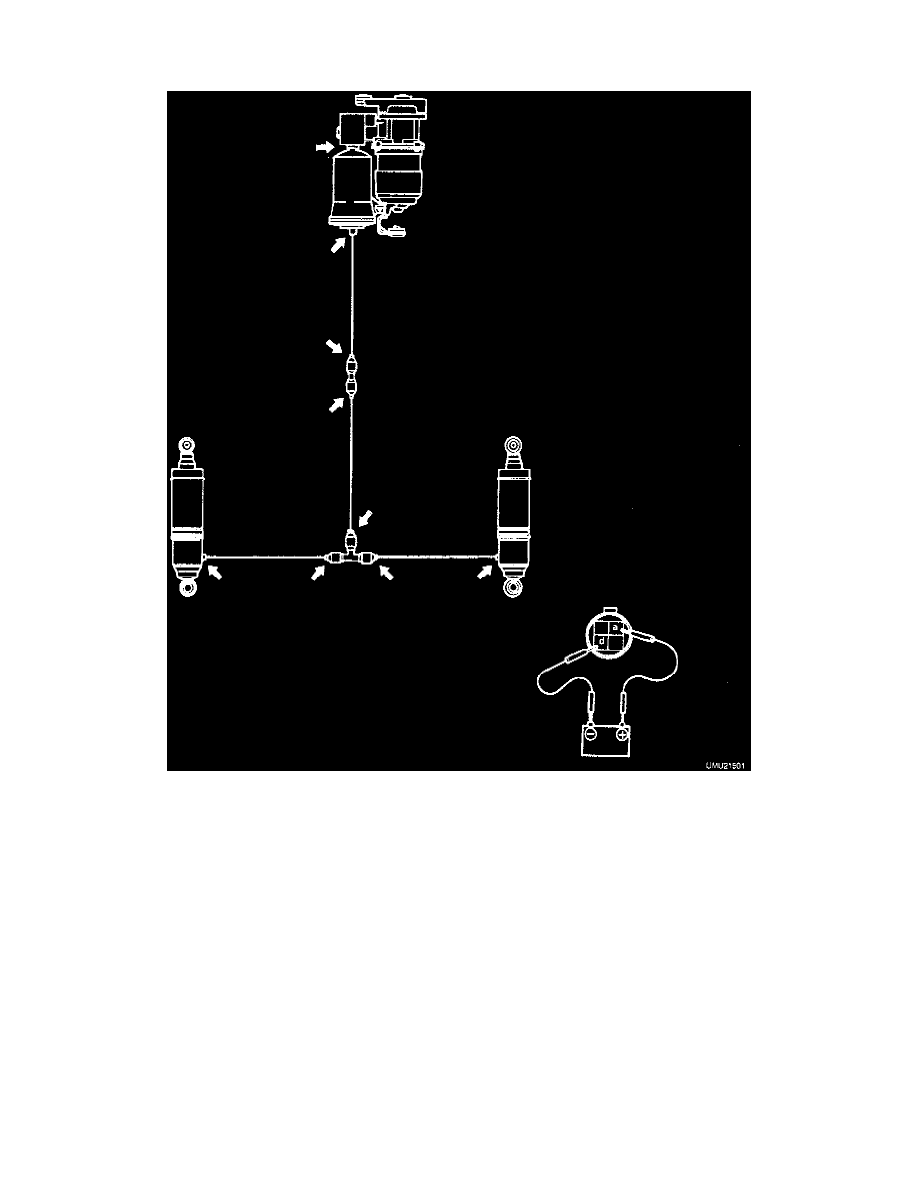

1. Apply a soap-and-water solution to the areas indicated by the arrows.
2. Apply battery positive voltage between terminals (a) and (d) of the compressor connector to activate the compressor and build pressure in the

pipes.

3. Check for bubbles.

AIR FLOW INSPECTION

1. Disconnect both ends of the air pipe to be checked.
2. Blow air through the pipe to verify clear passage.
