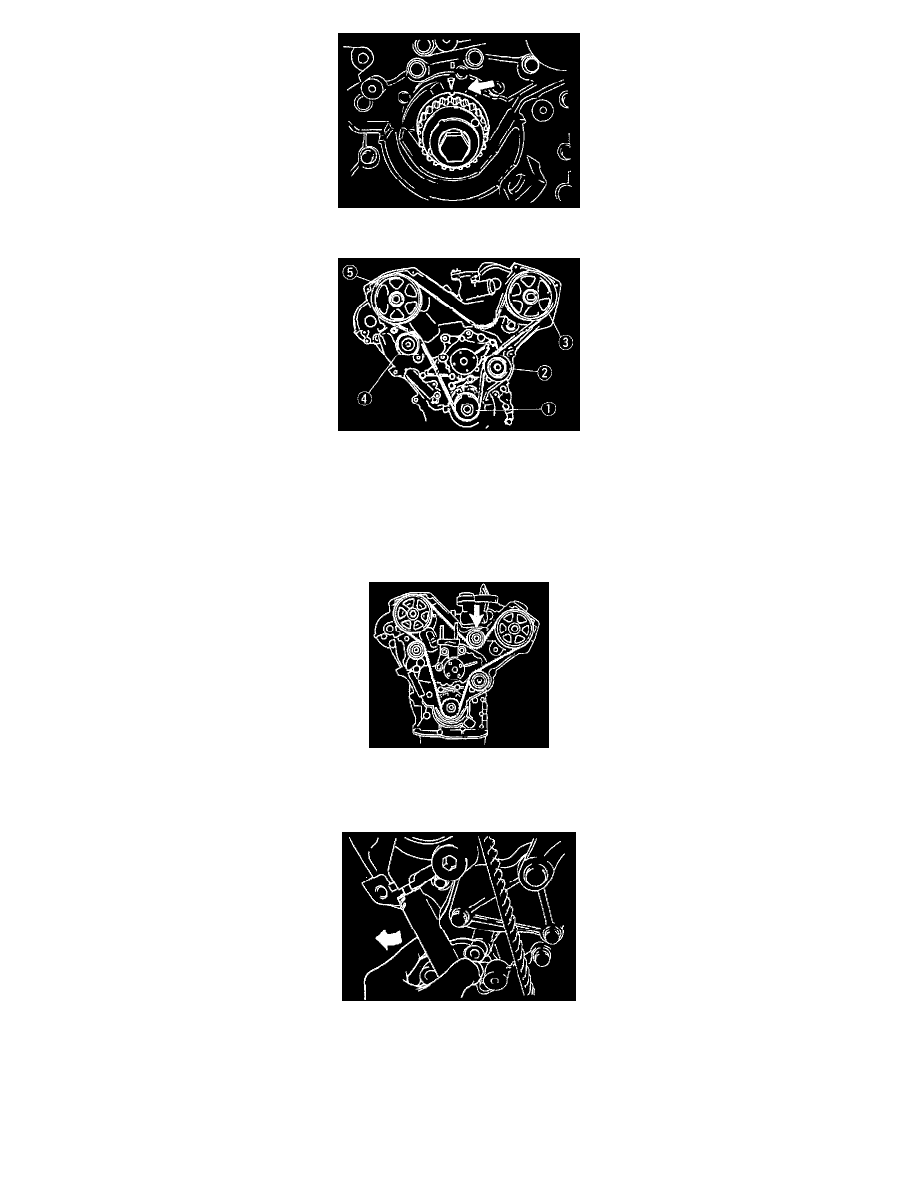

2. Using the crankshaft bolt, turn the crankshaft clockwise and align the timing marks of the timing belt pulley and the oil pump.

3. With the No.1 idler pulley removed, install the timing belt on the pulleys in the order shown below.

(1) Timing belt pulley
(2) No.2 idler pulley
(3) LH camshaft pulley
(4) Tensioner pulley
(5) RH camshaft pulley

4.  Verify that there is tension between pulleys (3) and (1) and between pulleys (1) and (5).

5. Install the No.1 idler pulley while applying the pressure on the timing belt.

Tightening torque: 38-51 N.m (3.8-5.3 kgf.m, 28-38 ft.lbf)

6. Push the auto tensioner in the direction of the arrow and tighten the bolts.

Tightening torque: 19-25 N.m (1.9-2.6 kgf.m, 14-18 ft.lbf)
