Clutch Pedal Assembly: Service and Repair
Replacement

REMOVAL

1. Remove the brake pedal.

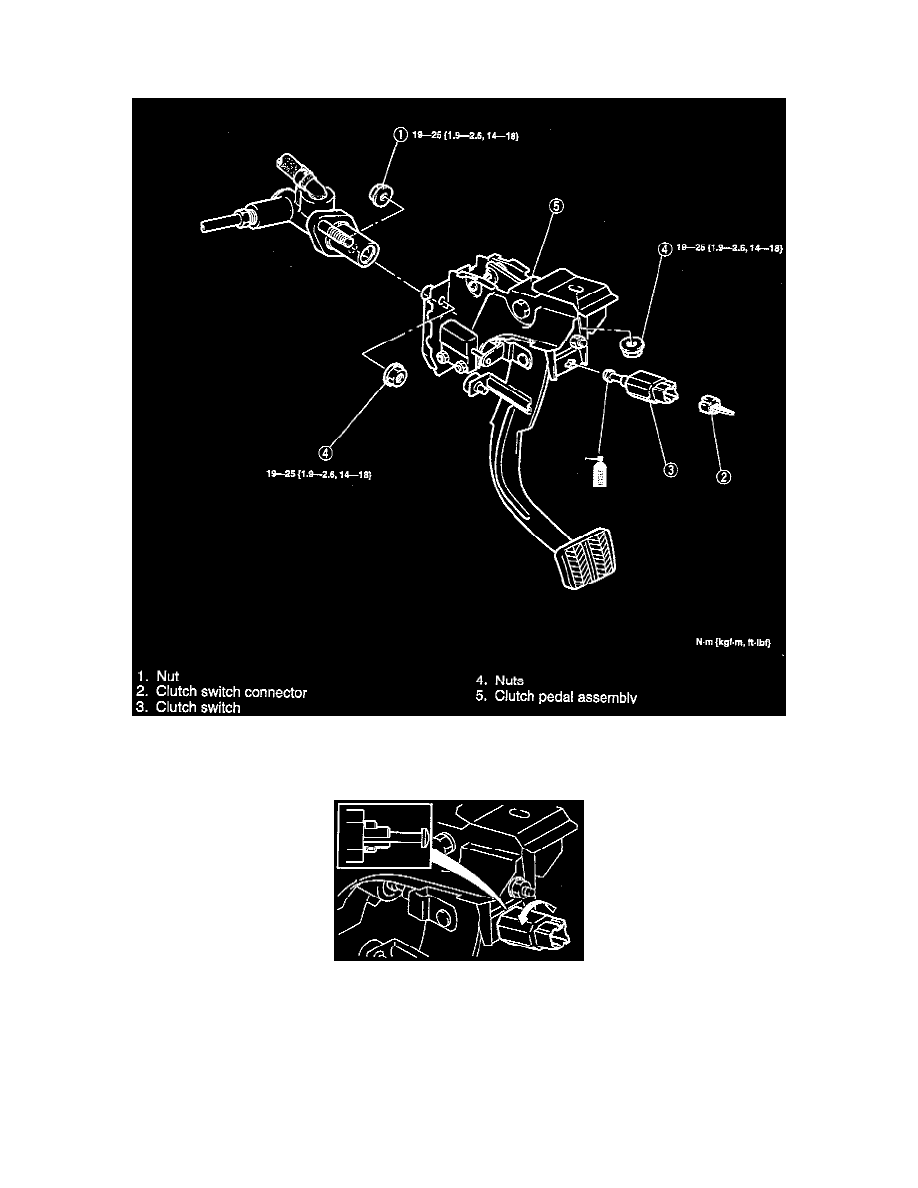

2. Remove in the order shown in the figure, referring to the following step.

3. Turn the clutch switch 90 degrees in either direction and remove from the bracket.

INSTALLATION

1. Install in the reverse order of removal.
2. Inspect and adjust the clutch pedal height and free play.
