Mazda Workshop Service and Repair Manuals

Timing Belt: Service and Repair

TIMING BELT REMOVAL/INSTALLATION [ZM]

1. Disconnect the negative battery cable.
2. Remove the CMP sensor.
3. Remove the ignition coils.
4. Remove the drive belt.

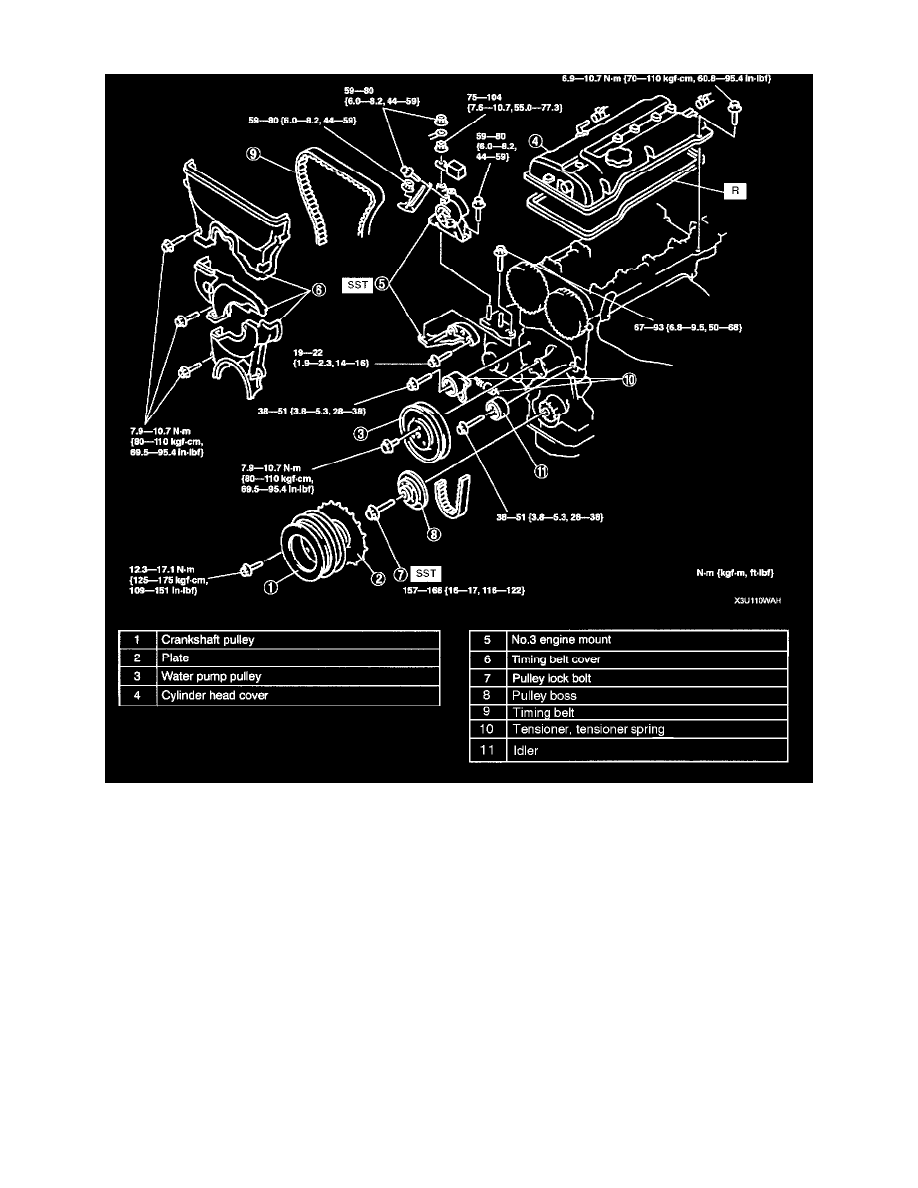

5. Remove in the order indicated in the table.
6. Install in the reverse order of removal.
7. Inspect the air gap.
8. Adjust the drive belt deflection/tension.
9. Start the engine and:

1. Inspect the pulleys and drive belt for runout and contact.
2. Inspect the ignition timing.

No.3 Engine Mount Removal Note
