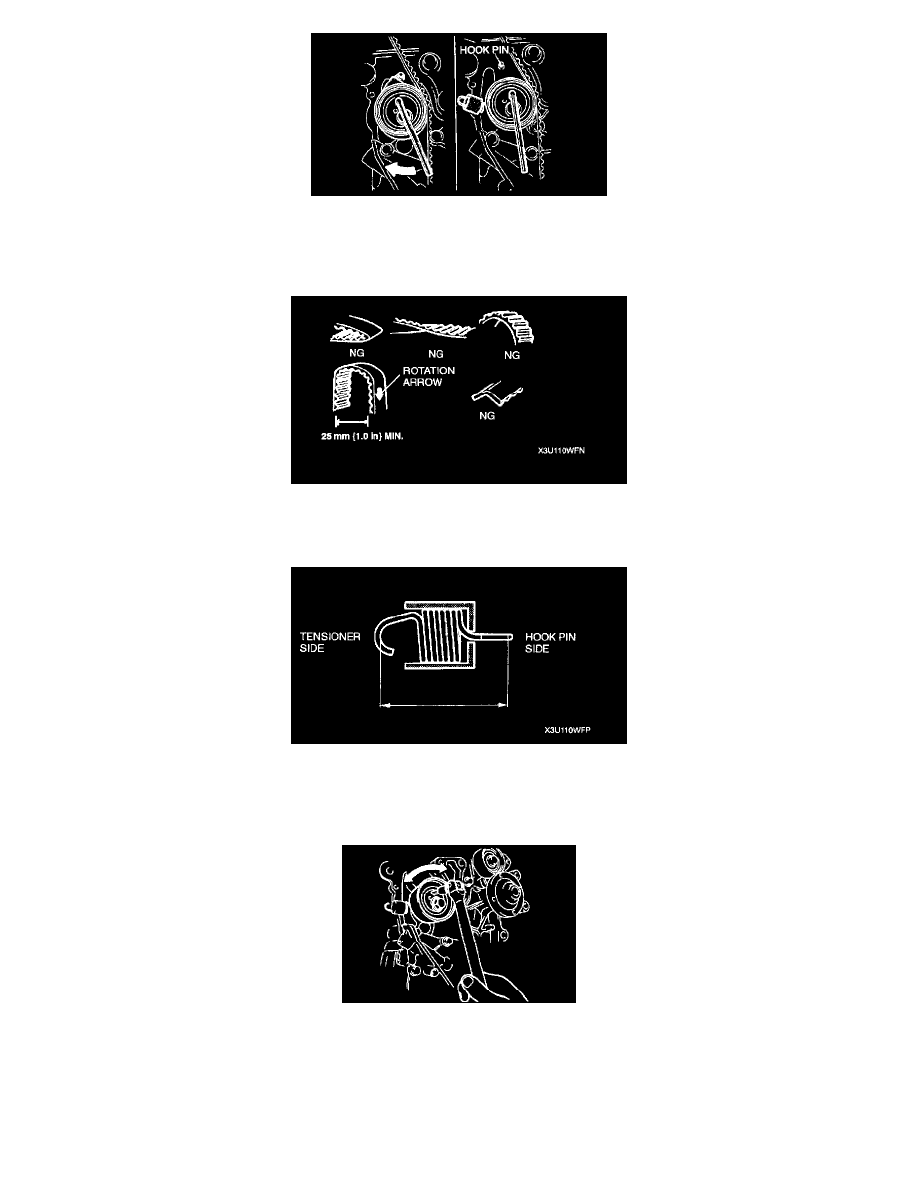

3. Turn the tensioner clockwise using an Allen wrench.
4. Disconnect the tensioner spring from the hook pin.

Caution:  Forcefully twisting the timing belt turning it inside out, or allowing oil or grease on it will damage the belt and shorten its life.

Note:  Mark the timing belt rotation on the belt for proper reinstallation.

Tensioner, Tensioner Spring Installation Note

1. Measure the tensioner spring free length.

-

If not within the specification, replace the tensioner spring.

Free length 36.6 mm (1.44 inch)

2. Install the tensioner.

3. Rotate the tensioner. If tensioner rotates with no resistance or does not rotate, replace the tensioner.

Timing Belt Installation Note
