2. Inject the total vehicle PAG oil capacity minus 60 ml (2 fl oz) to the low-side service port during system charging. For the total PAG oil capacity

specification, see  See: Heating and Air Conditioning/Specifications.

Oil Injection Using a Dye/Lubricant Injector

NOTE:If fluorescent leak detection dye is also to be added during A/C charging, the dye may be added to the dye/lubricant injector, from the R-134a
Loop/Add On Injector Kit-Set, along with the PAG oil.

1. Evacuate the refrigerant system. See  See: Heating and Air Conditioning/Service and Repair/Air Conditioning (A/C) System Evacuation And

Charging.

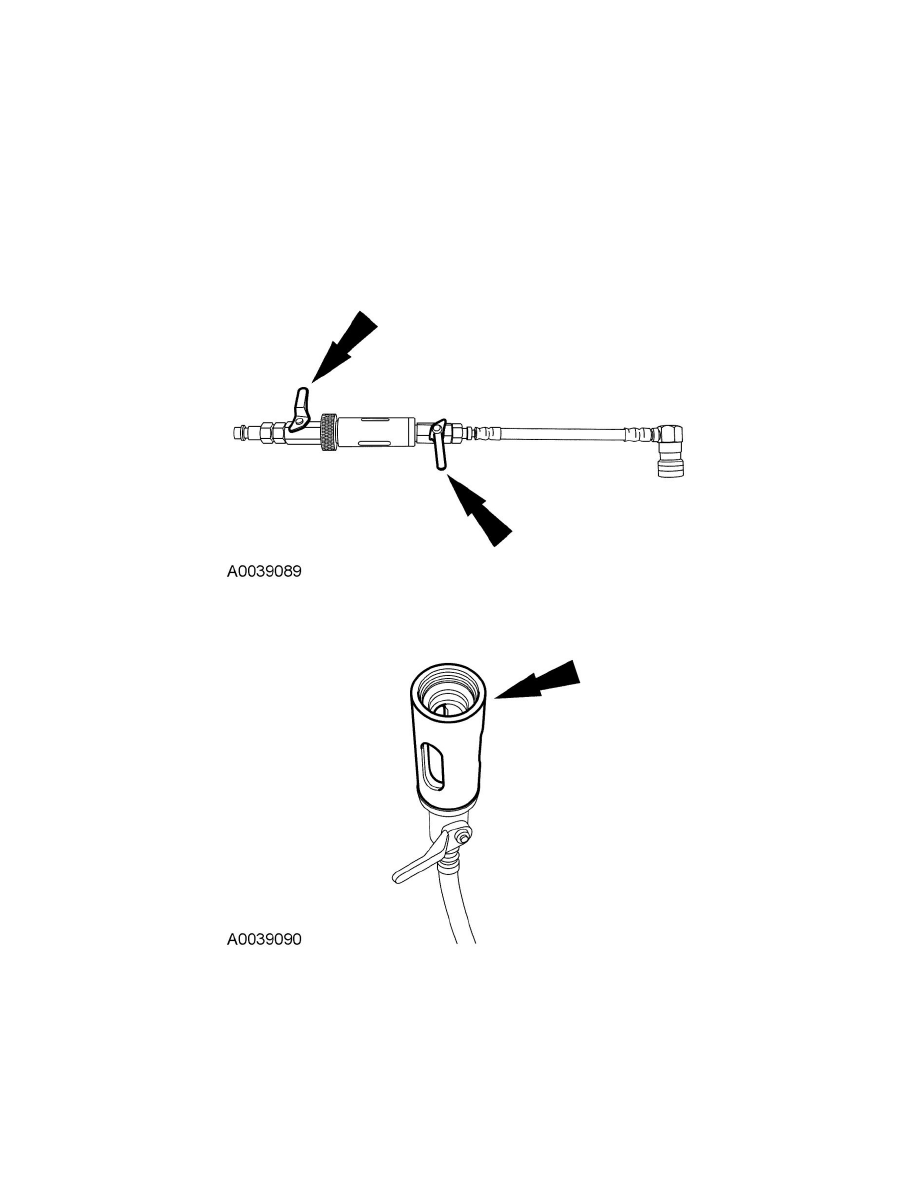

2. Assemble the dye/lubricant injector and the correct adapters from the R-134a Loop/Add On Injector Kit-Set to match the amount of refrigerant

compressor oil to be injected.

3. Verify that all the valves on the dye/lubricant injector are closed.

4. Fill the dye/lubricant injector with the correct amount of clean PAG oil.

5. Install the dye/lubricant injector between the low-side service gauge port valve and the refrigerant service station or manifold gauge set.

6. Open all the valves and charge the refrigerant system. See  See: Heating and Air Conditioning/Service and Repair/Air Conditioning (A/C) System

Evacuation And Charging.
