Convertible Top Pump: Service and Repair

AR77.37-P-1000KA Remove/Install Soft Top Hydraulic Pump

Removing

DANGER:
-

Risk of injury Mechanism can pinch, crush or, in extreme cases even sever extremities.
-

No parts of the body or limbs should be within the operating range of the mechanism when moving components.

-

Risk of injury to skin or eyes from hydraulic fluid spraying out under pressure. Risk of poisoning from swallowing hydraulic fluid.
-

Depressurize the hydraulic system completely before starting any work on the system. Wear protective clothing and eye protection..

-

Injury hazard from rollover bar extending
-

Extend rollover bar before working in rollover bar area

1

Remove rear mounting wall

2

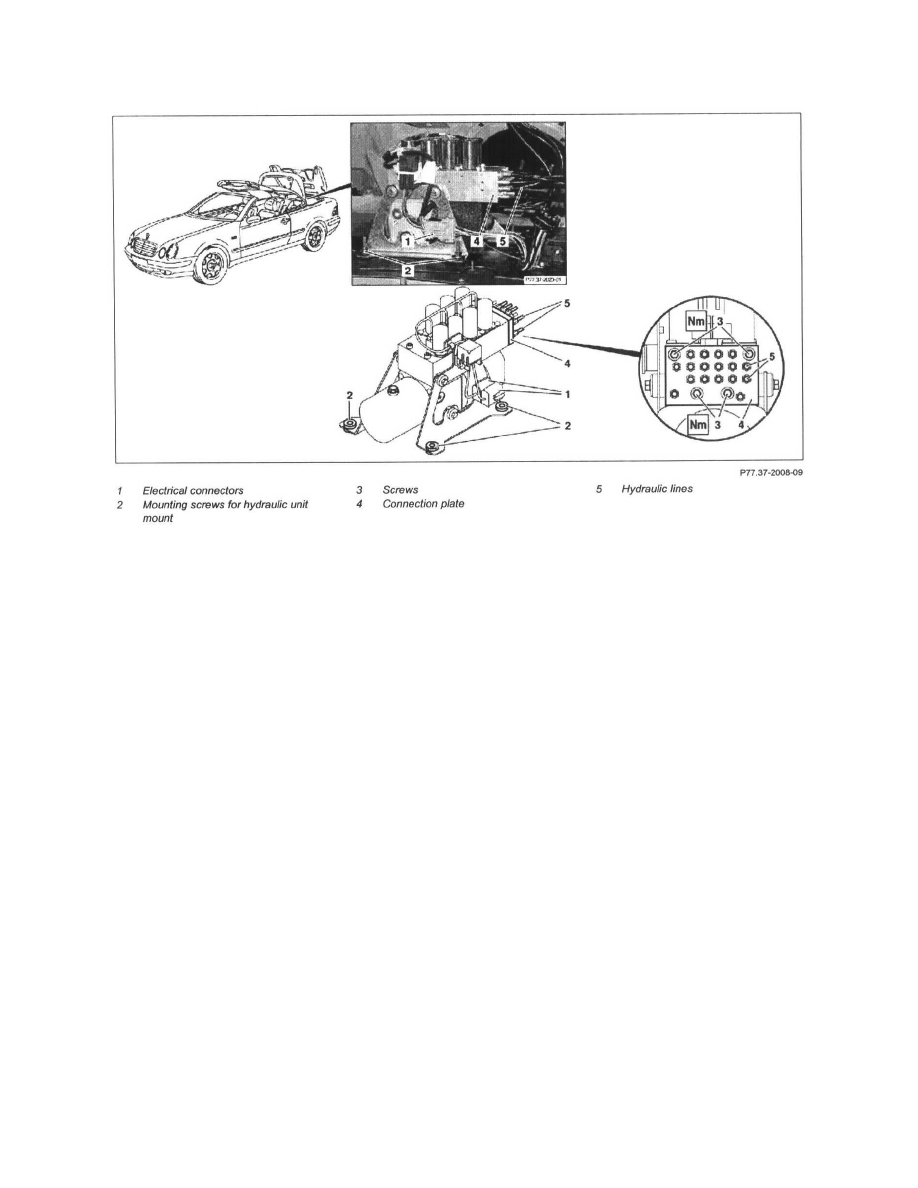

Disconnect electrical connectors (1) from hydraulic unit

3

Unscrew mounting screws (2)

4

Unscrew screws (3) from connection plate (4)

CAUTION:  Hydraulic system should not be under pressure

5

Pull hydraulic lines (5) out of hydraulic pump separately

6

Remove hydraulic lines (5) together with connection plate (4)

CAUTION:  Plug hydraulic lines.

See "Special Tools" given below.

7

Remove hydraulic pump

Installing
8

Install hydraulic pump

9

Position hydraulic lines (5) with connection plate (4)

10 Unscrew screws (3) from connection plate (4)

Screw of connection plate to hydraulic unit - 10 N.m

11 Screw screws (2) into hydraulic pump mount
12 Connect connector (1) for hydraulic unit line
