Mercedes Benz Workshop Service and Repair Manuals

163.174

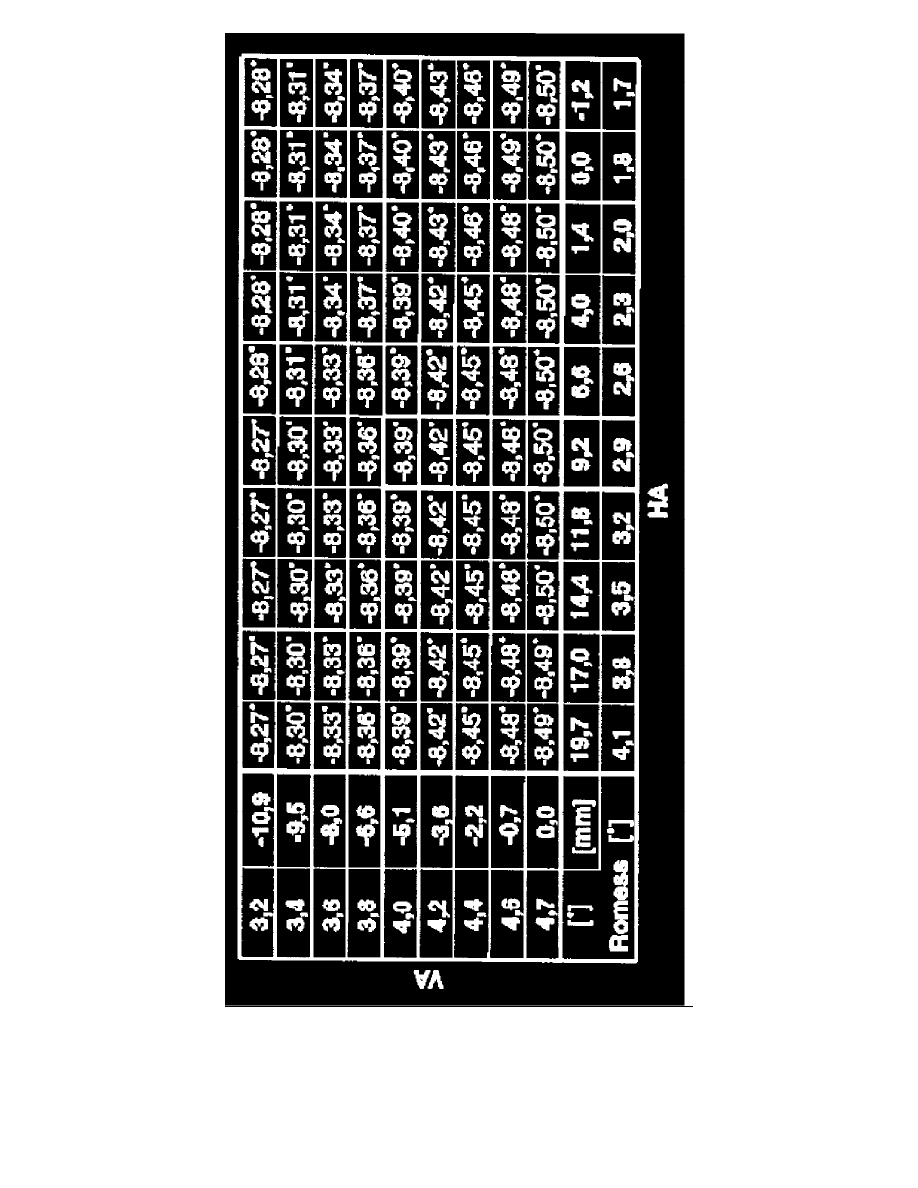

NOTE:Measure front and rear axle level and obtain the rear axle caster value from the table.

Tolerance ±0.5°, max. difference between left and right 0.5°.
The level values are displayed by the electronic level measuring instrument in decimal degrees [°].
Example:  Front axle level (5.0°) + Rear axle level (3.2°) = caster value (-8.5° ±0.5°)
