Alignment: Specifications

Alignment: Specifications

Vehicle Alignment

Vehicle Level

Front Axle

10 mm (-15 / +10)

Increased Clearance

40 mm (-15 / +10)

Rear Axle

w/o Level Control

13 ± 10 mm

with Level Control

6 ± 10 mm

Increased Clearance

43 ± 10 mm

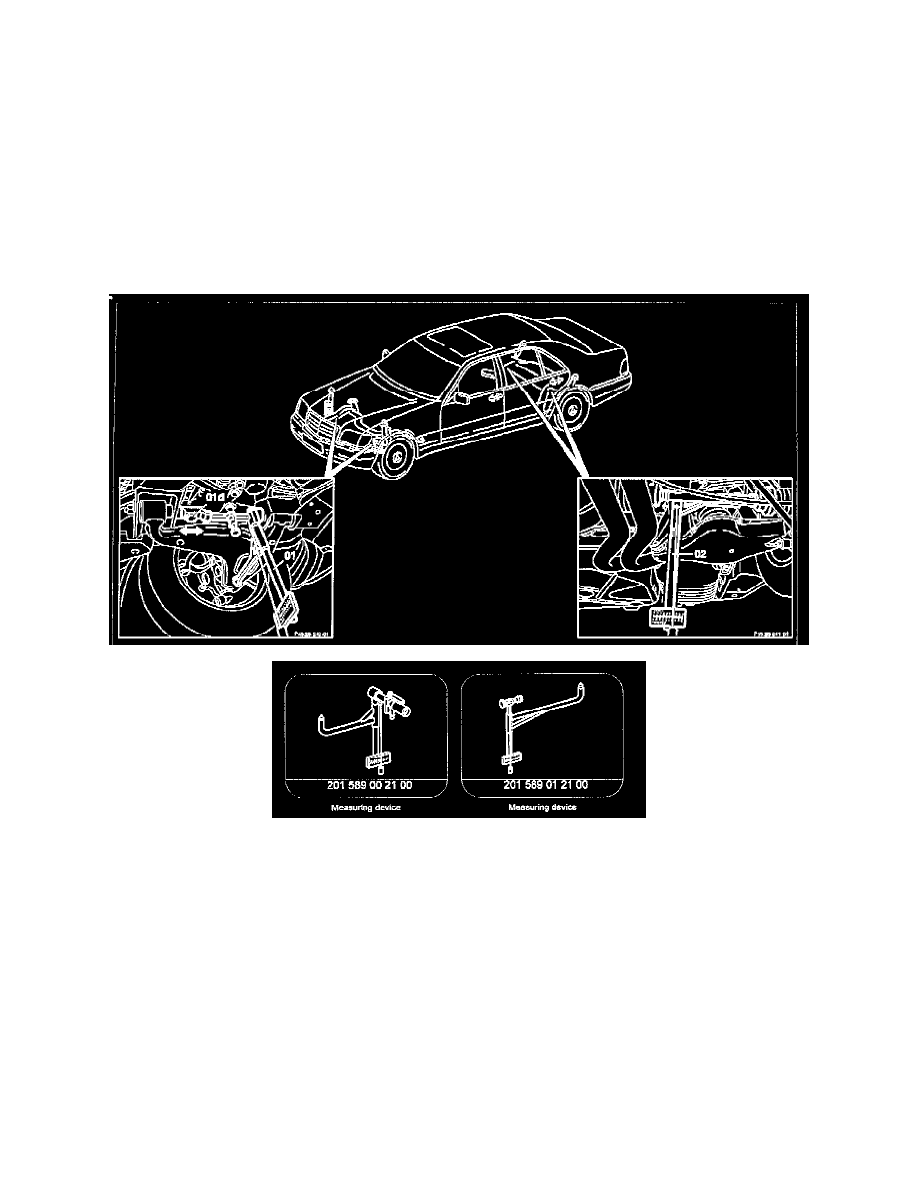

NOTE:
-

Use measuring device (01) 201 589 00 21 00 for front axle level.

-

Use measuring device (02) 201 589 01 21 00 for rear axle level.

Front Toe-in

0°35'±10'

Toe At 20° Turn

-0°55'±30'

Special Protection

-0°52'±30'

Increased Clearance

-0°58'±30'

Front Camber

-0°20' (-20' / +10')

Increased Clearance

-0° (-20' / +10')

Front Caster

10°20'±30'

Increased Clearance

9°55'±30'

Rear Toe-in

0°35' (-05' / +10')

Rear Camber   [not adjustable]

(at vehicle level)

+40 mm

-0°22'±30'
